Water Butterfly valves Elephant WBV3131S-2W-T-H, body material - stain – Valve Elephant
Elephant  |  SKU: D050-65637

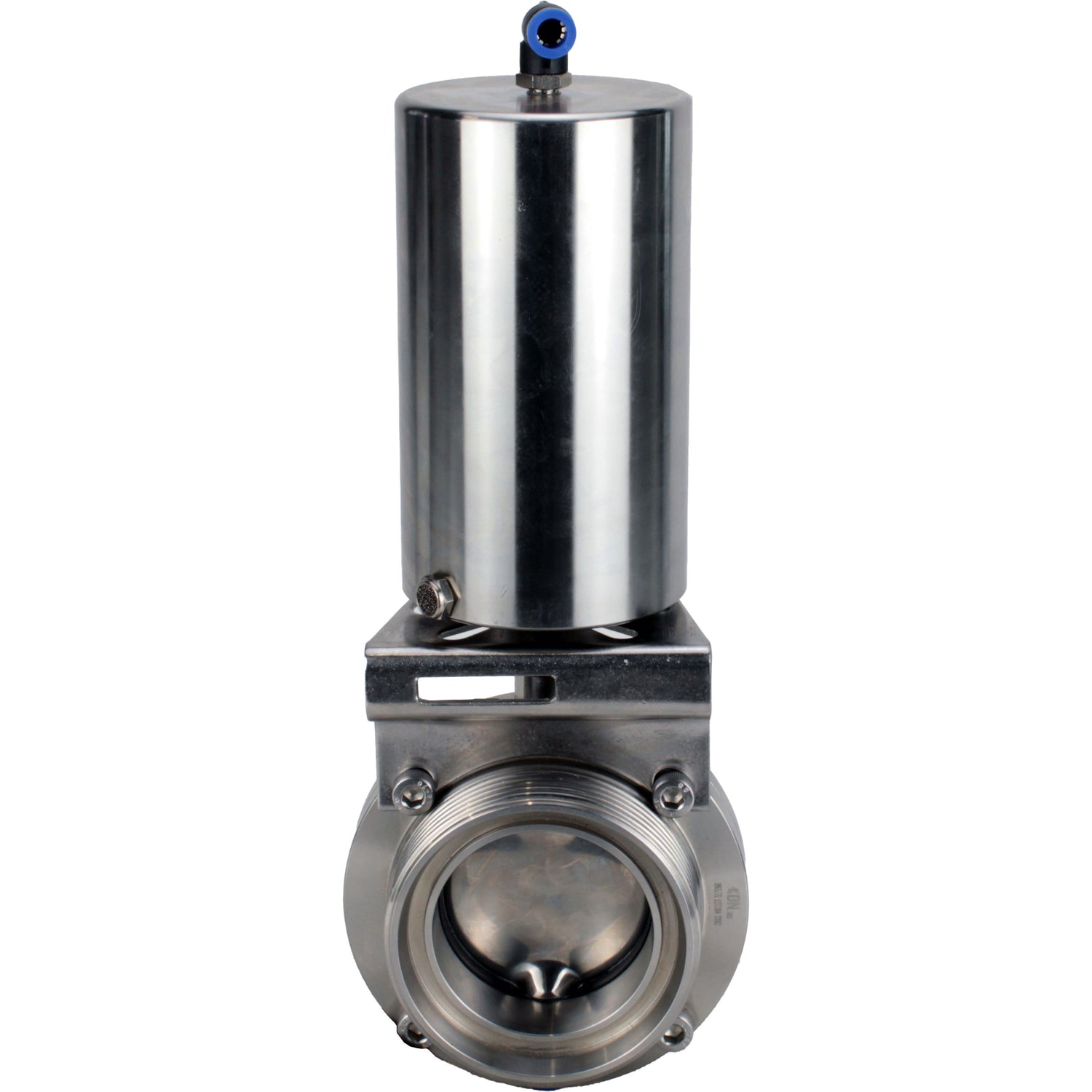

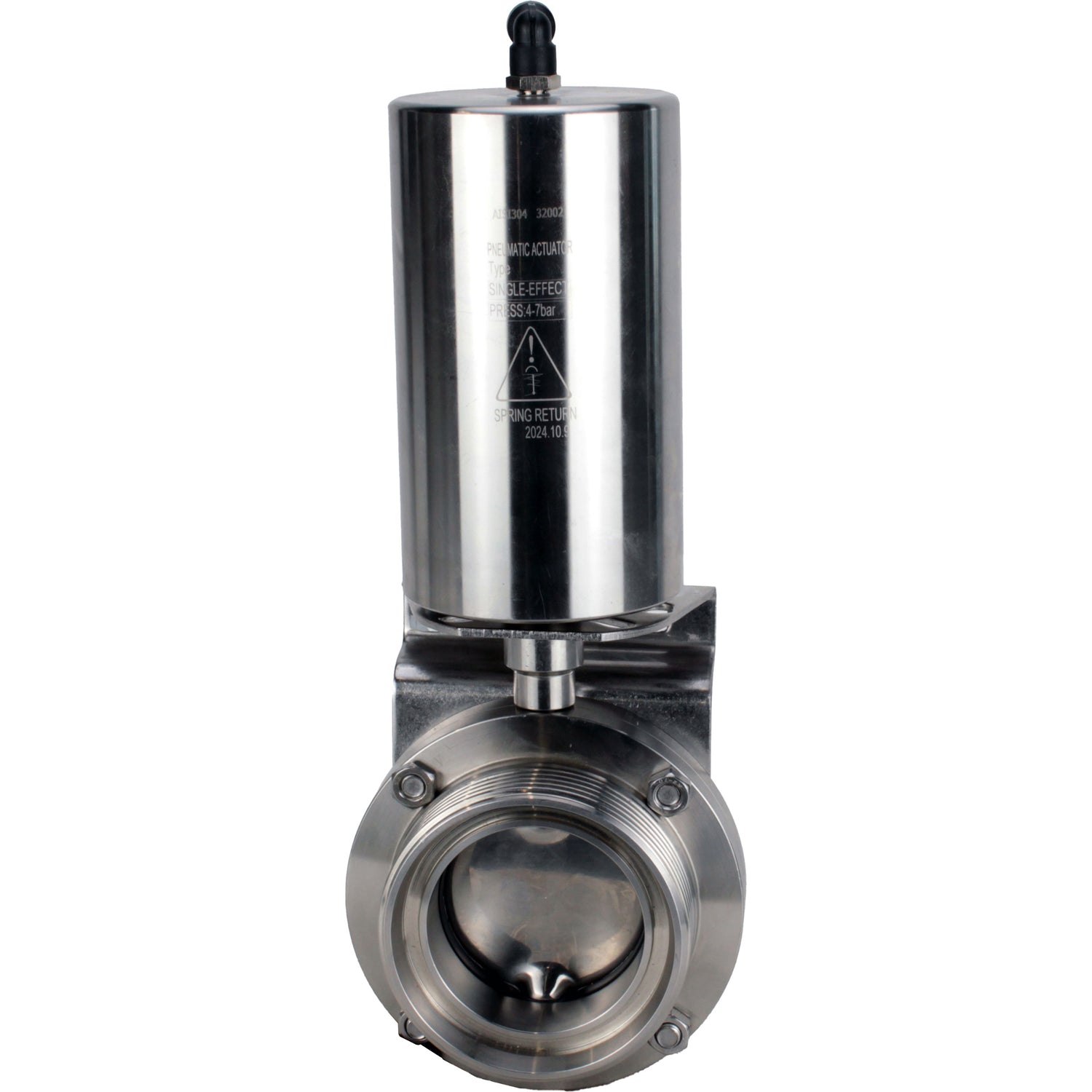

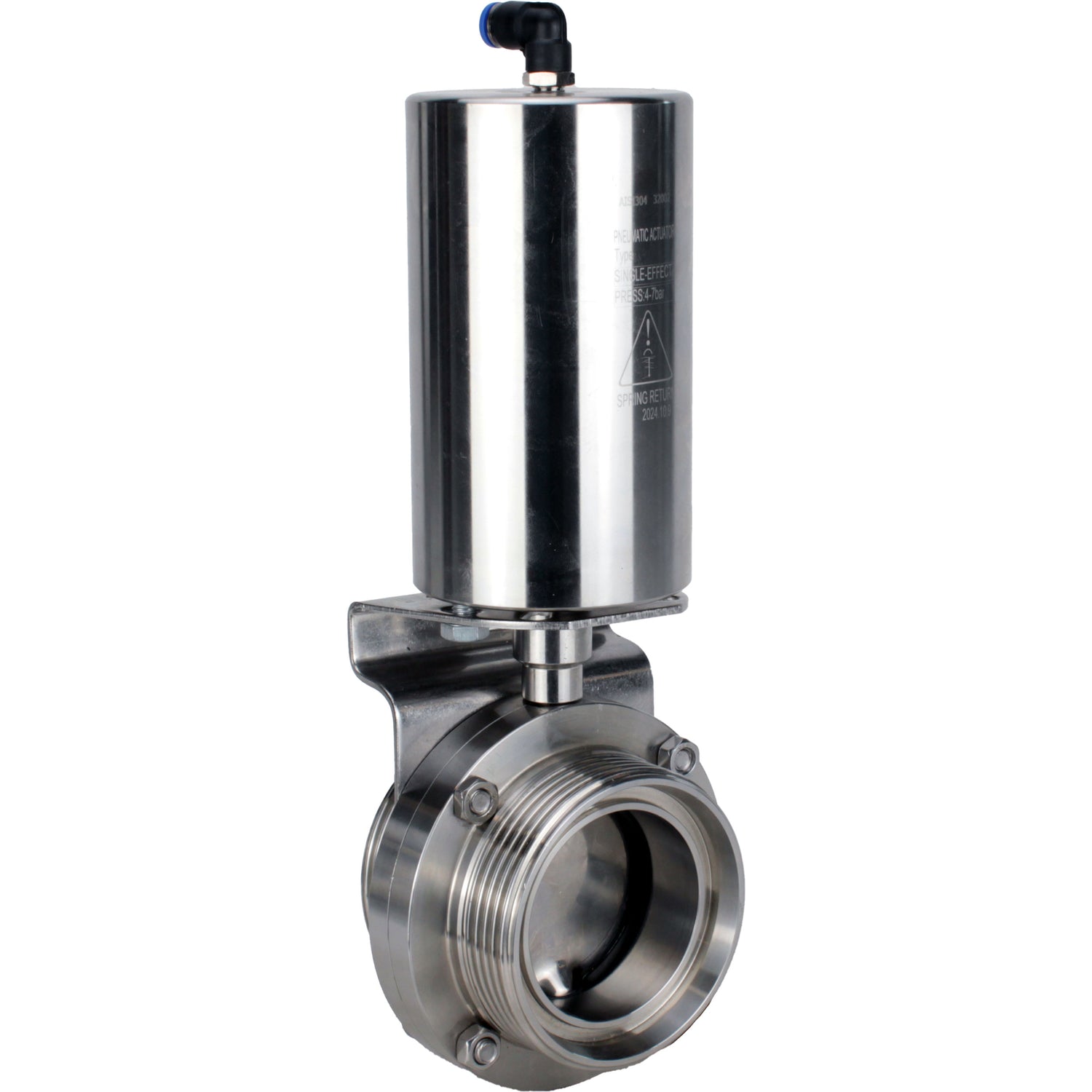

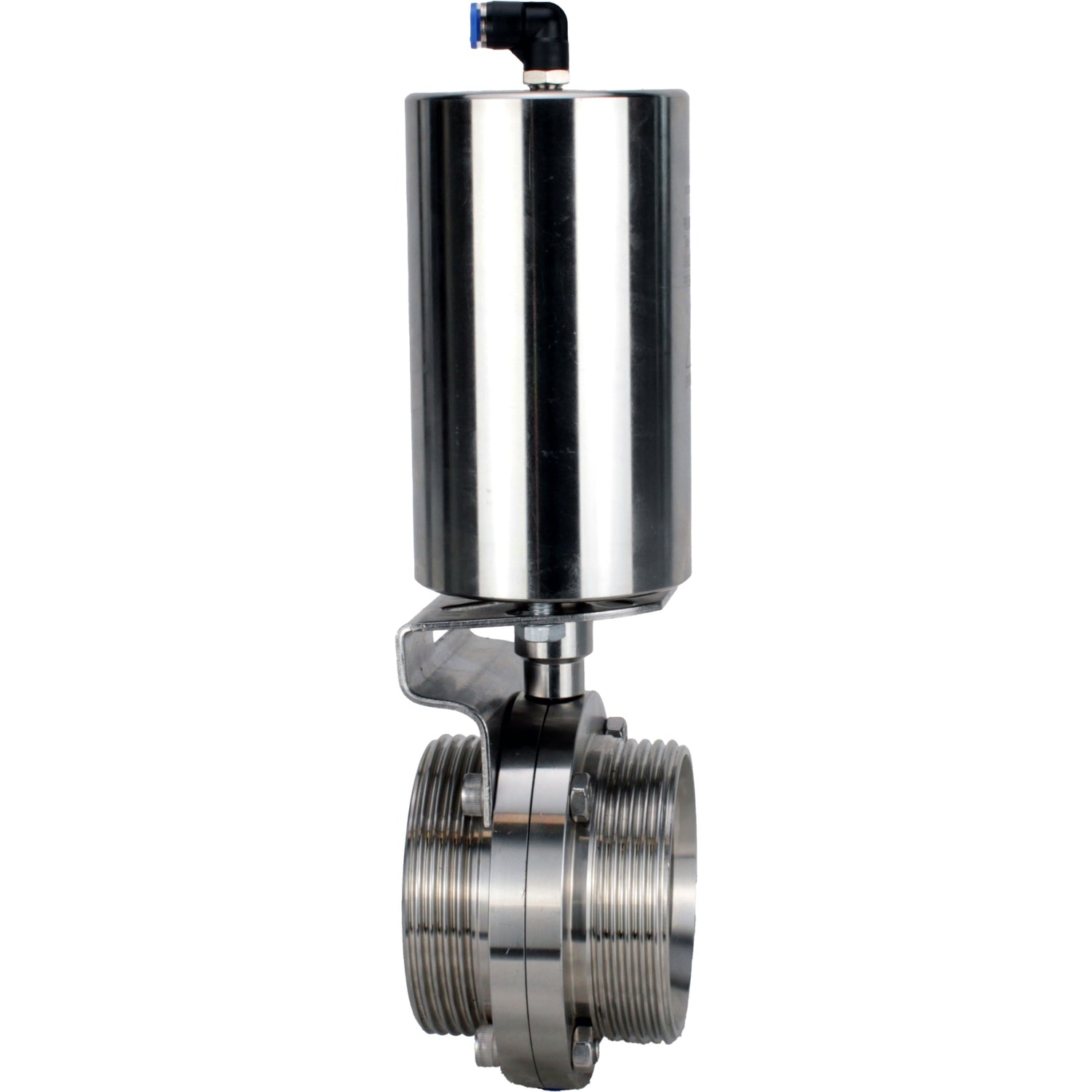

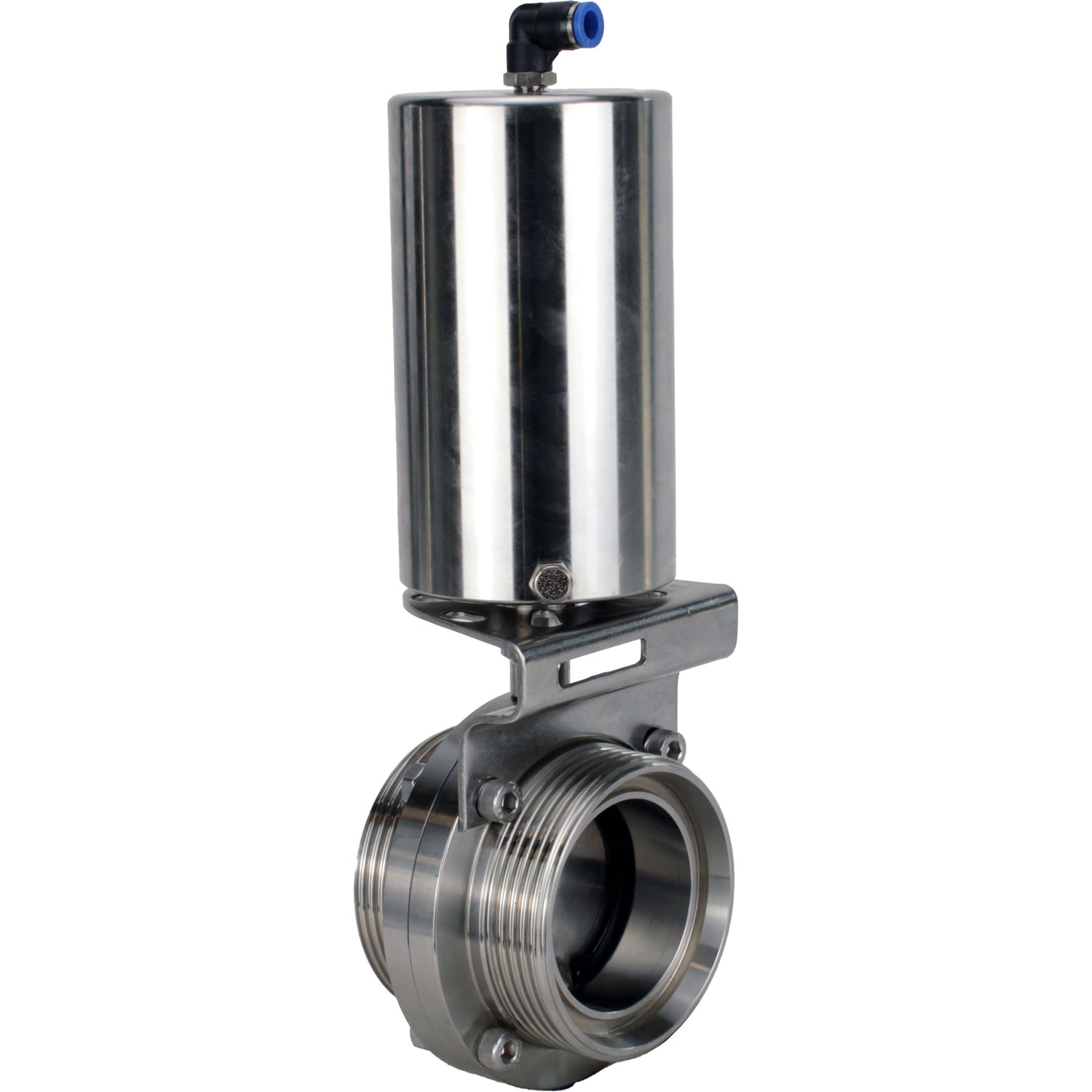

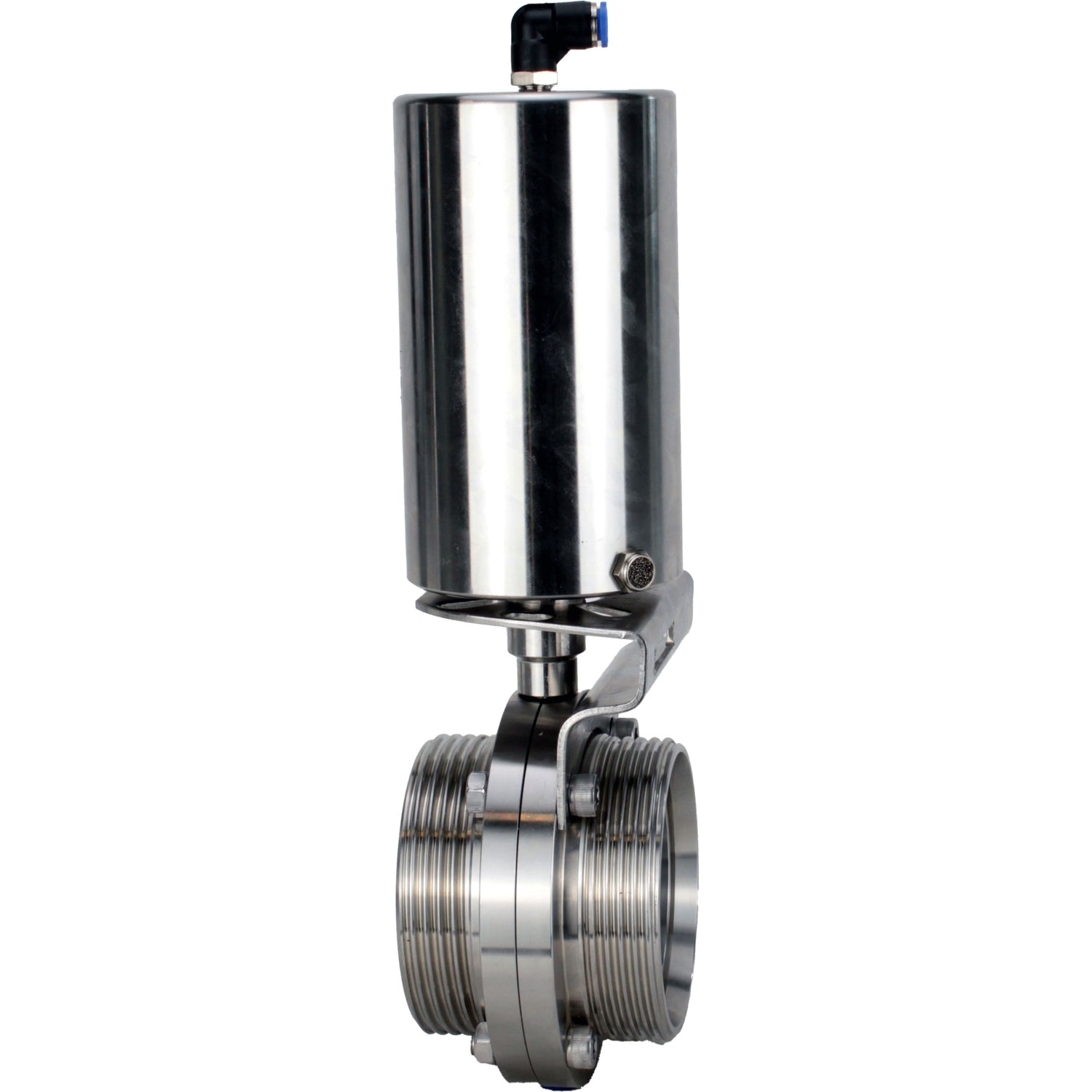

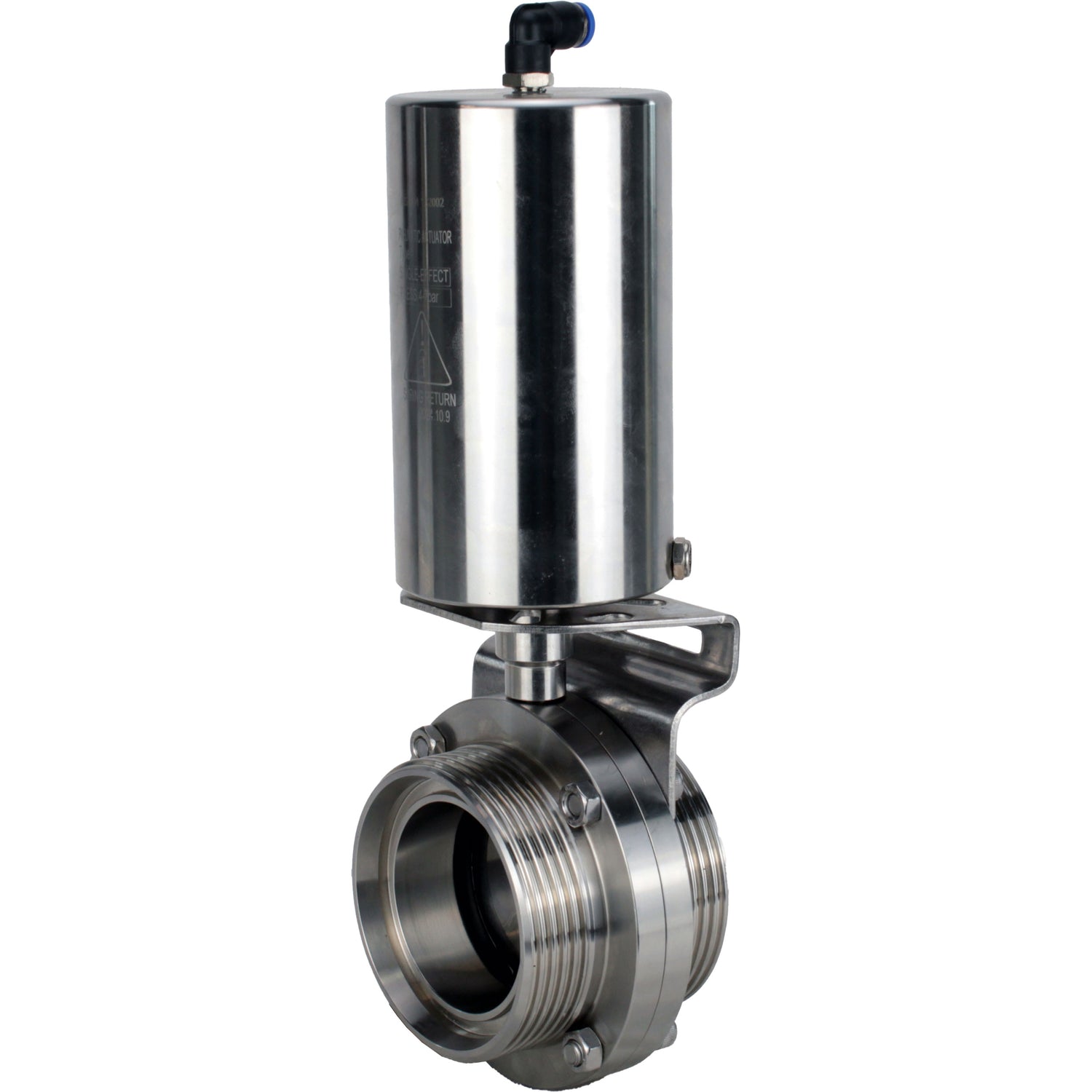

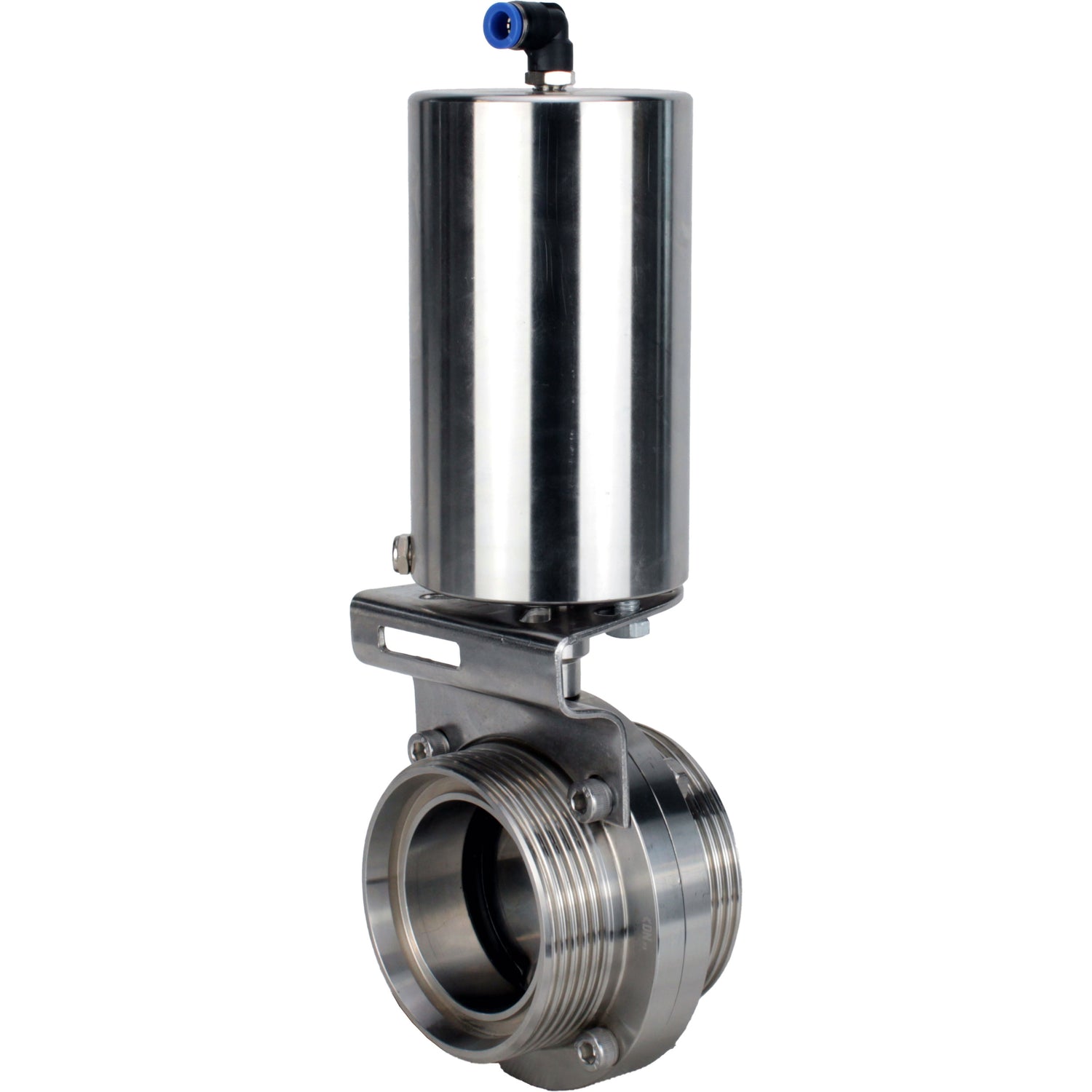

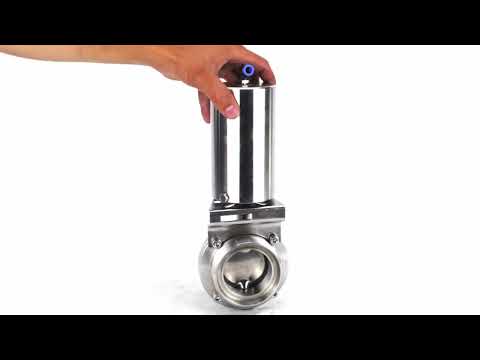

Water Butterfly valves Elephant WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, with pneumatic actuator PA-SA-85

€165,84
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Butterfly valves are designed for use as shut-off or regulating valves for controlling flows in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries. Operating principle: The valves are opened and closed by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.
Pneumatic actuator with return springs PA-SA-85 is designed for automation of the control process of quarter-turn pipeline valves. The principle of operation of the pneumatic actuator with return springs is based on the movement of the built-in piston due to compressed air, which enters the system from the compressor line prepared. During operation, the cylinder piston performs translational-rotational movement. Air is supplied only on one side of the piston, and the piston is returned by the action of a return spring. In such cylinders, the return spring reduces the forward force developed by the cylinder under the action of compressed air, and the force at return to the initial position is determined by the stiffness and degree of compression of the spring.







Technical characteristics of water butterfly valves Elephant WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, with pneumatic actuator PA-SA-85:

Characteristic

Value

Type of valve

Rotary disc

Diameter

15–100 mm

Nominal pressure

10 bar

Working medium temperature

From -50 to +180°C

Application

Food industry

Type of connection

Coupling (threaded)

Type of control

Pneumatic actuator

Tightness class

A

Warranty

12 months



Technical characteristics of pneumatic actuators with return springs Elephant PA-SA-85 for food valves:

Characteristic Value
Type of pneumatic actuator Single-acting
Actuator torque 26 Nm
Control pressure 4 ÷ 7 bar
Control medium Compressed air
Closing / opening time at 6 bar 2 / 2 sec
Average life 500 000 closing/opening cycles
Air supply G1/8"
Ambient air temperature From -20 to +60 °C
Average service life 10 years





Overall and installation sizes of water butterfly valves Elephant WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, with pneumatic actuator PA-SA-85:

Diameter D, mm G, mm D1, mm A, mm H, mm J, mm K, mm
DN15 15 Rd34x1/8 78 66 86 126 8x8
DN20 19 Rd44x1/6 78 66 86 126 8x8
DN25 25 Rd52x1/6 78 66 86 126 8x8
DN32 31 Rd58x1/6 86 70 90 126 8x8
DN40 37 Rd65x1/6 90 74 92 126 8x8
DN50 49 Rd78x1/6 106 76 104 133 10x10
DN65 66 Rd95x1/6 124 80 113 144 10x10
DN80 81 Rd110x1/4 139 84 123.5 160 10x10
DN100 100 Rd130x1/4 159 104 133.5 160 10x10





Dimensions and mounting sizes of pneumatic actuators with return springs Elephant PA-SA-85 for food valves:

Model C, mm D, mm
PA-SA-85 147 85





Materials of water butterfly valves Elephant WBV3131S-2W-T-H, body material - stainless steel AISI 304, seal - Silicon, with pneumatic actuator PA-SA-85:

№

Part name

Material

1

Body

Stainless steel 304

2

Swivel unit

Stainless steel 304

3

Disc

Stainless steel 304

4

Seat seal

Silicon

5

Nut

Steel A2~70

6

Bolt

Steel A2~70

7

Plug

Plastic ABS





Construction of pneumatic actuators with return springs Elephant PA-SA-85 for food valves:

№

Part name

Material

1

Air inlet fitting

n/a

2

Retaining ring

Stainless steel 304

3

Upper cover

Stainless steel 304

4

Sealing ring

NBR

5

Sealing ring

NBR

6

Piston

Aluminum alloy 4A11 (high silicon content - 4.5% to 6%)

7

Needle bearing

n/a

8

Spring

Spring steel 65Mn

9

Spring

Spring steel 65Mn

10

Needle bearing

n/a

11

Needle bearing

n/a

12

Transfer ring

Stainless steel 304

13

Sealing ring

NBR

14

Needle bearing

n/a

15

Body

Stainless steel 304

16

Muffler

Brass H62



Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    180 °C
  • Tipo de conexión
    threaded
  • Entorno operativo
    Water, Steam, Neutral Media
  • Tipo de sello
    Silicon
  • Material del disco
    stainless steel AISI 304
  • Anulación manual
    No
  • Interruptores de límite
    No
  • Tipo de actuador neumático
    unilateral action

Reseñas (0)

Documentation

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrice AvailabilityQuantity Add to cart
    D050-65637DN1510 bar €165,84 Out of stock
    D050-65638DN2010 bar €166,54 Out of stock
    D050-65639DN2510 bar €167,24 Out of stock
    D050-65640DN3210 bar €167,59 Out of stock
    D050-65641DN4010 bar €170,38 Out of stock
    D050-65642DN5010 bar €189,15 Out of stock
    D050-65643DN6510 bar €220,62 Out of stock
    D050-65644DN8010 bar €226,85 Out of stock
    D050-65645DN10010 bar €234,52 Out of stock
