Elephant  |  SKU: D040-07257

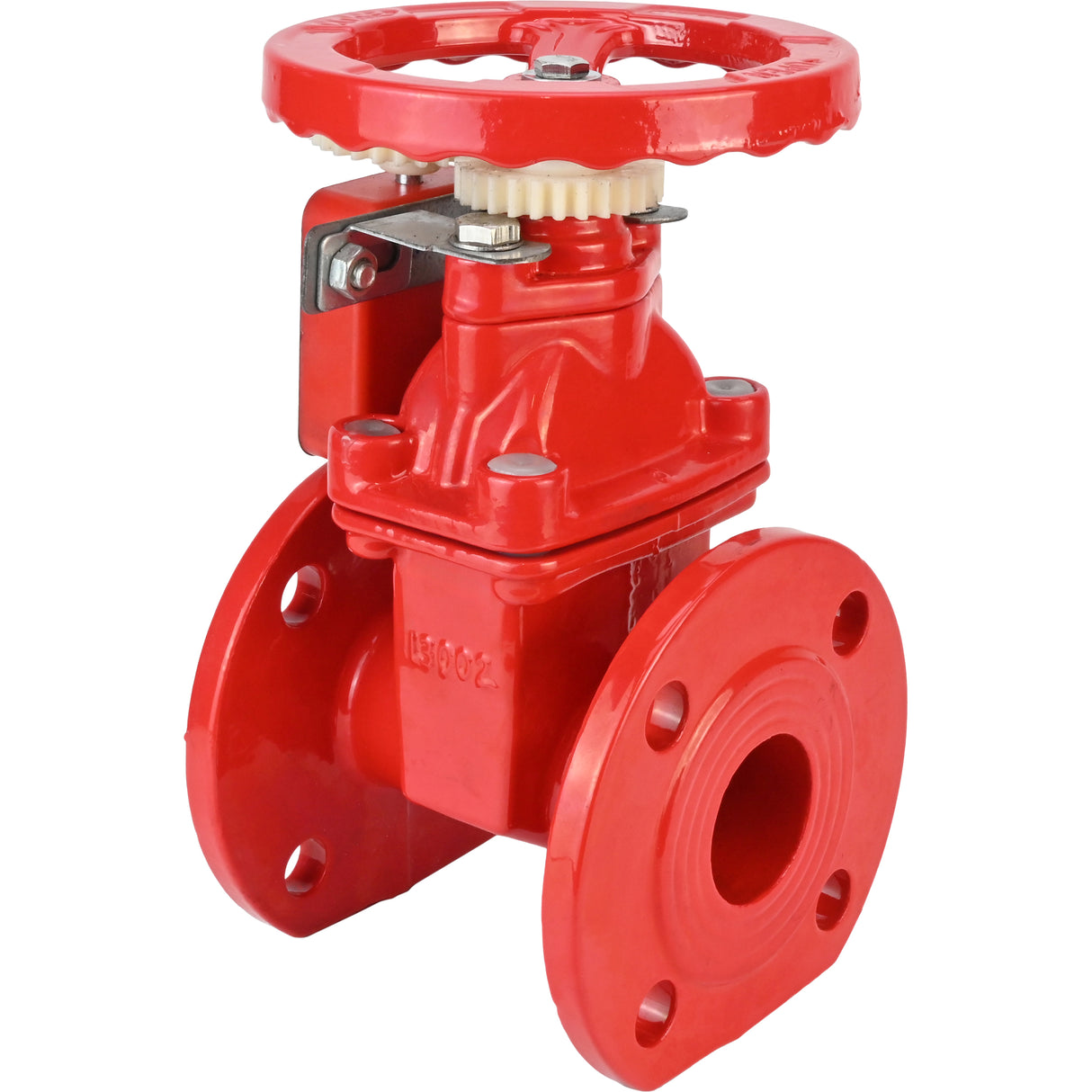

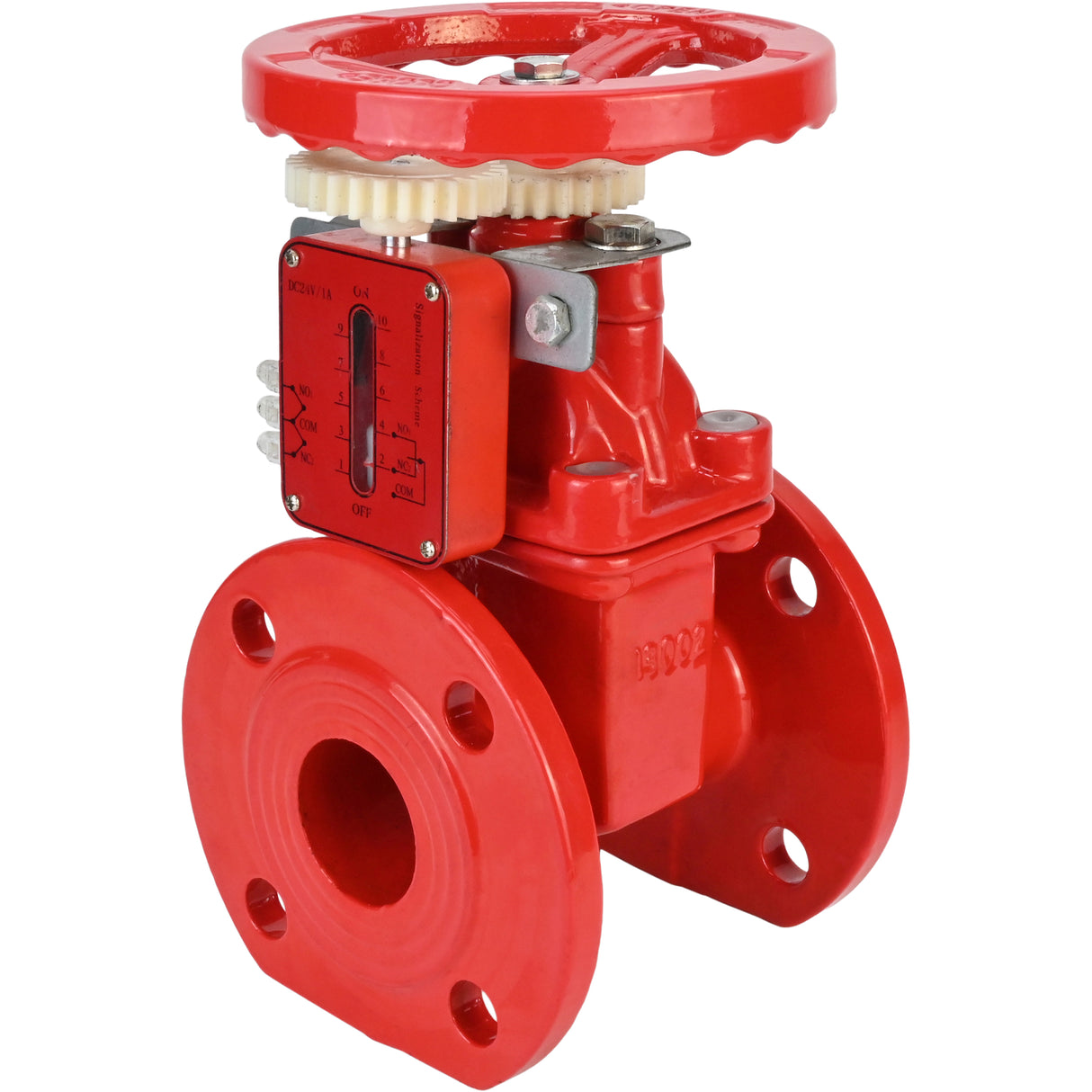

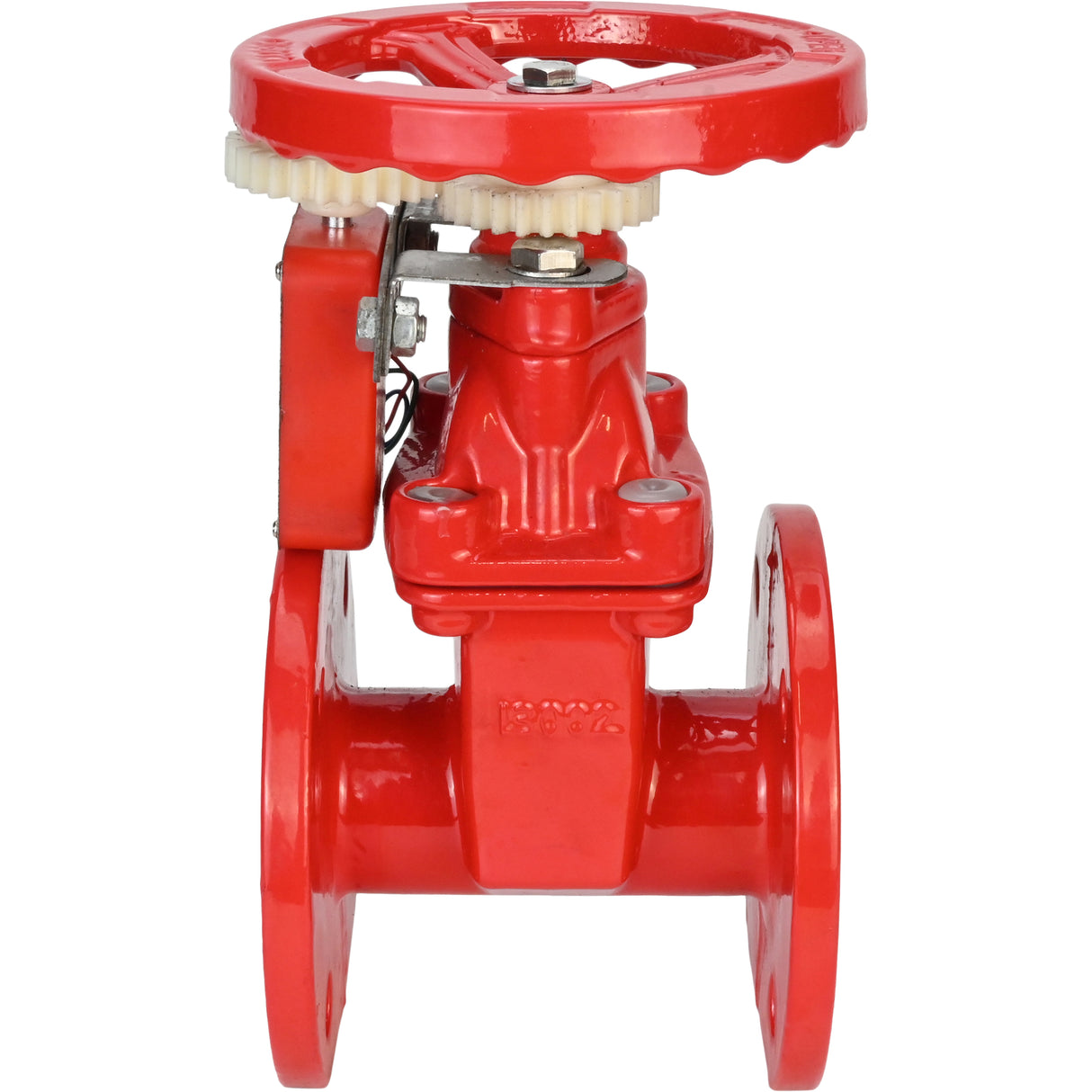

Vanne à opercule Elephant 30X39H GVWN1414S-2W-FS, matériau du corps - fonte GGG50, matériau de l'opercule - fonte + silicone, joint - silicone, volant, couleur - rouge

€102,81
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Vanne à opercule Elephant 30X39H GVWN1414S-2W-FS, matériau du corps - fonte GGG50, matériau de l'opercule - fonte + silicone, joint - silicone, volant, couleur - rouge - DN40 Ру16 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

La vanne à guillotine est conçue pour être installée sur des canalisations comme dispositif d'arrêt dans les systèmes d'alimentation en eau et dans l'industrie chimique.

La cale reliée à la broche est abaissée ou relevée en fonction du sens de rotation du volant, fermant ou ouvrant la section de passage du corps du robinet-vanne.

Particularités : deux rangées de trous, ce qui permet d'installer le robinet-vanne à l'aide de fixations appropriées sur des canalisations avec une pression de travail de 10 ou 16 bars ; revêtement en poudre époxy de 250 µm d'épaisseur à l'intérieur et à l'extérieur du corps.

Soutient la vanne à guillotine au moyen d'un revêtement en poudre époxy.

Dimensions hors tout et d'installation des vannes à guillotine Elephant 30X39H GVWN1414S-2W-FS, avec dispositif de contrôle de position, avec volant et tige non rétractable

DN

L

D

B

C

b

f

L

H

hocher la tête

Poids

10 bars

16 bars

10 battes

16 bars

40

140

150

84

110

15,5

2.5

160

265

4-18

7

50

150

165

99

125

15,5

2.5

160

280

4-18

7

65

170

185

119

145

15,5

2.5

160

305

4-18

9

80

180

200

133

160

16,5

2.5

180

350

4-18

8-18

11.5

100

190

220

154

180

16,5

2.5

200

390

8-18

14

125

200

250

184

210

16,5

2.5

250

470

8-18

20

150

210

285

210

240

16,5

2.5

250

525

8-22

24

200

230

340

265

295

17,5

2.5

300

630

8-22

12-22

38

Vanne à opercule Elephant 30X39H GVWN1414S-2W-F-S, matériau du corps - fonte GGG50, matériau de l'opercule - fonte + silicone, joint - silicone, volant, couleur - rouge

Croquis dimensionnel des vannes à guillotine Elephant 30X39H GVWN1414S-2W-FS, avec dispositif de contrôle de position, avec volant et tige non rétractable

Matériaux des vannes à guillotine Elephant 30X39H GVWN1414S-2W-FS, avec dispositif de contrôle de position, avec volant et tige non rétractable

N°

Nom de la pièce

Matériel

1

Cas

fonte GGG50

2

Coin

fonte GGG50 + SILICIUM

3

Écrou de tige

laiton

4

Tige

acier inoxydable SS420

5

Joint d'étanchéité

EPDM

6

Couverture

fonte GGG50

7

Bague de verrouillage

laiton

8

Joint torique

NBR

9

Boulon

acier au carbone

10

Barre

fonte GGG50

11

Glande

fonte GGG50

12

Joint torique

PTFE

13

Écrou de tige

laiton

14

Rondelle

acier au carbone

15

Boulon

acier au carbone

16

Dispositif de contrôle de position de la vanne d'arrêt (interrupteurs de fin de course)

-

Vanne à opercule Elephant 30X39H GVWN1414S-2W-F-S, matériau du corps - fonte GGG50, matériau de l'opercule - fonte + silicone, joint - silicone, volant, couleur - rouge

Especificaciones
  • País de origen
    Chine
  • Material del tapón
    fonte + silicium
  • Temperatura máxima permitida
    150 °C
  • Tipo de conexión
    à bride
  • Tipo de válvula de compuerta
    Vanne à guillotine
  • Tipo de sello
    silicium

Reseñas (0)

Documentation
nullWedge gate valve ELEPHANT GVWN1414S-2W-F-S signal box red DN40-200 10 16 bar cast iron flanged with hand wheel

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUTaille de la connexionPressionPrice AvailabilityQuantity Add to cart
    D040-07257DN40 16 bar16 bars €102,81 0 in stock
    D040-07258DN50 16 bar16 bars €112,53 0 in stock
    D040-07259DN65 16 bar16 bars €135,58 0 in stock
    D040-07260DN80 16 bar16 bars €155,38 0 in stock
    D040-07261DN100 16 bar16 bars €188,71 0 in stock
    D040-07262DN125 16 bar16 bars €260,89 0 in stock
    D040-07263DN150 16 bar16 bars €300,91 0 in stock
    D040-07264DN200 10/16 bar16 bars €472,98 0 in stock
