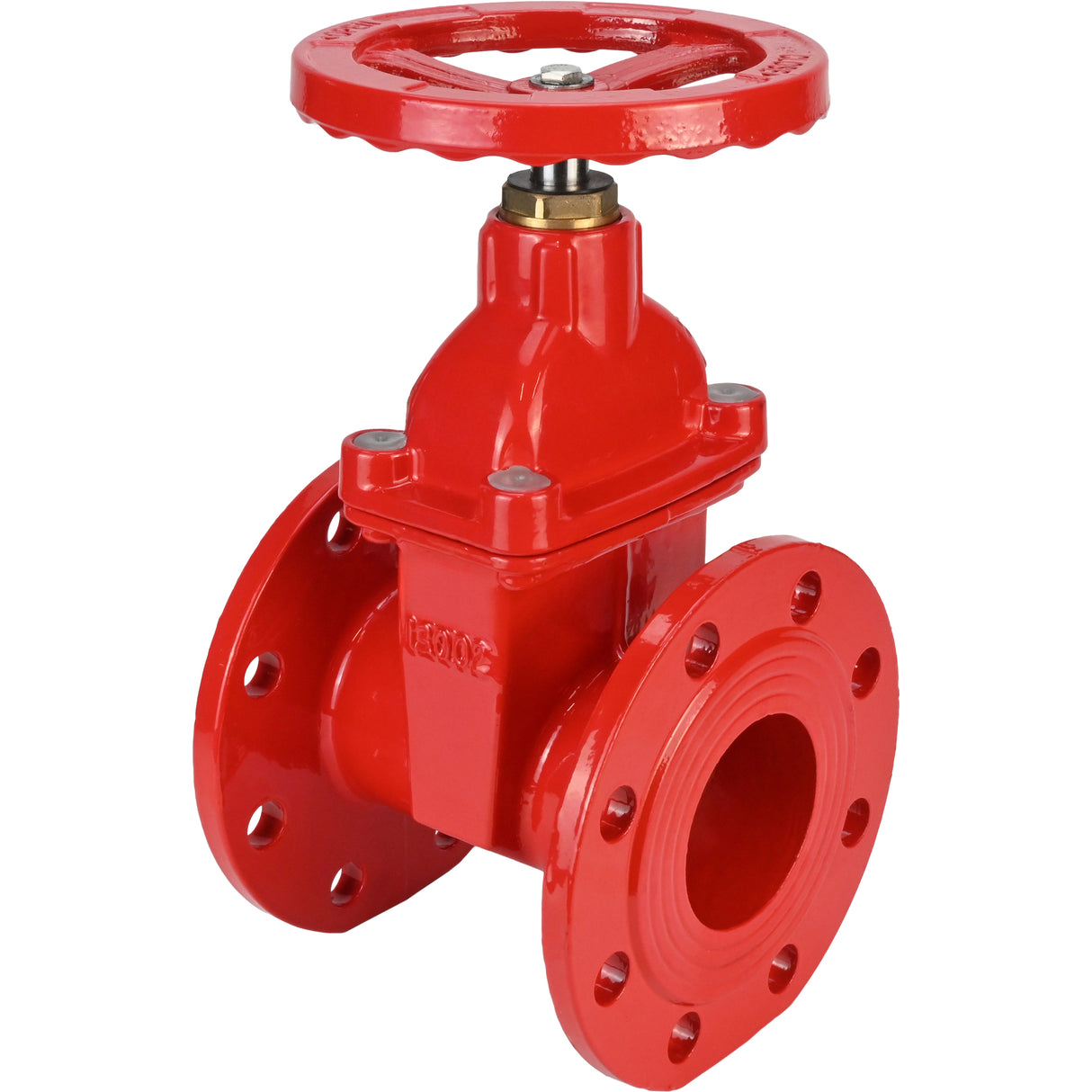

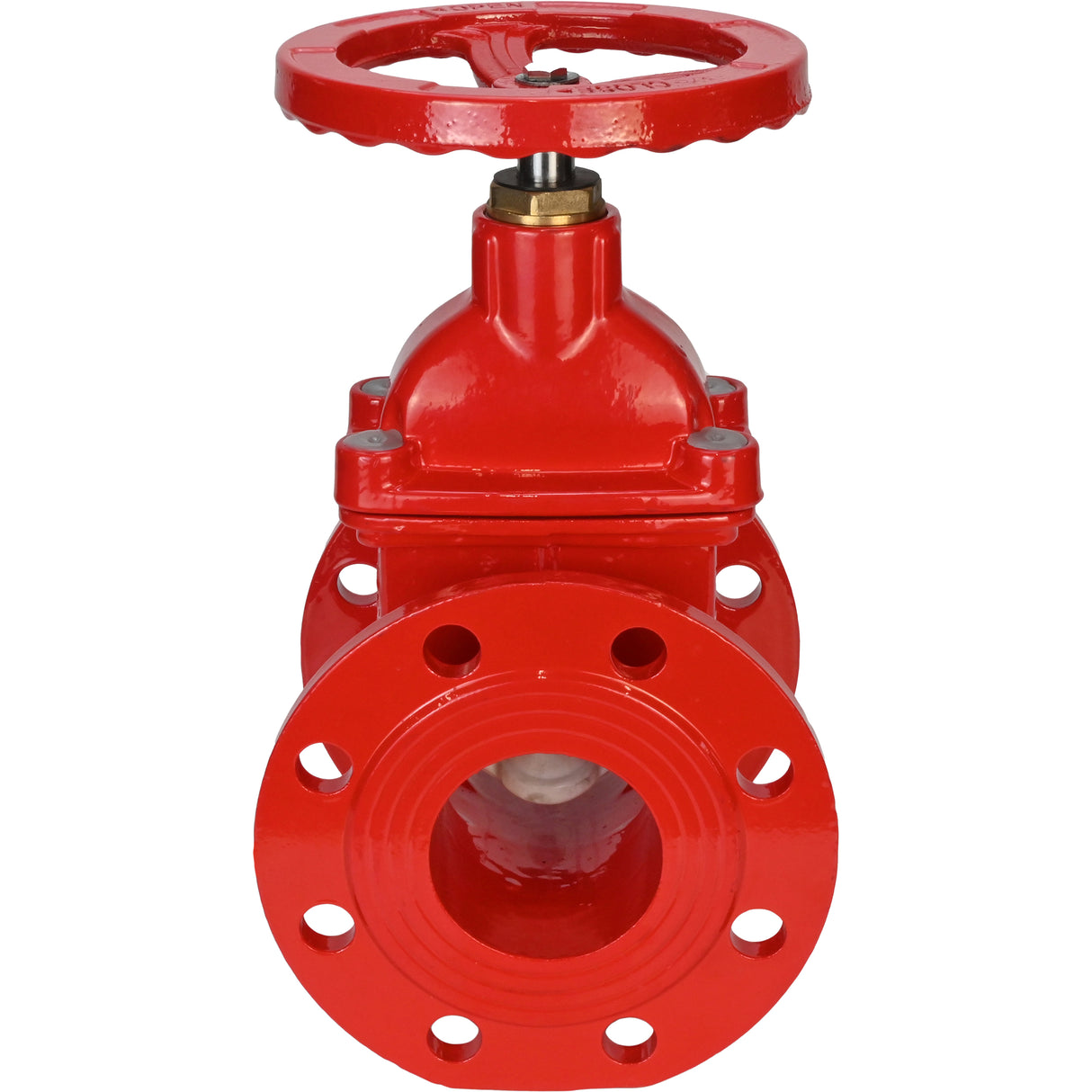

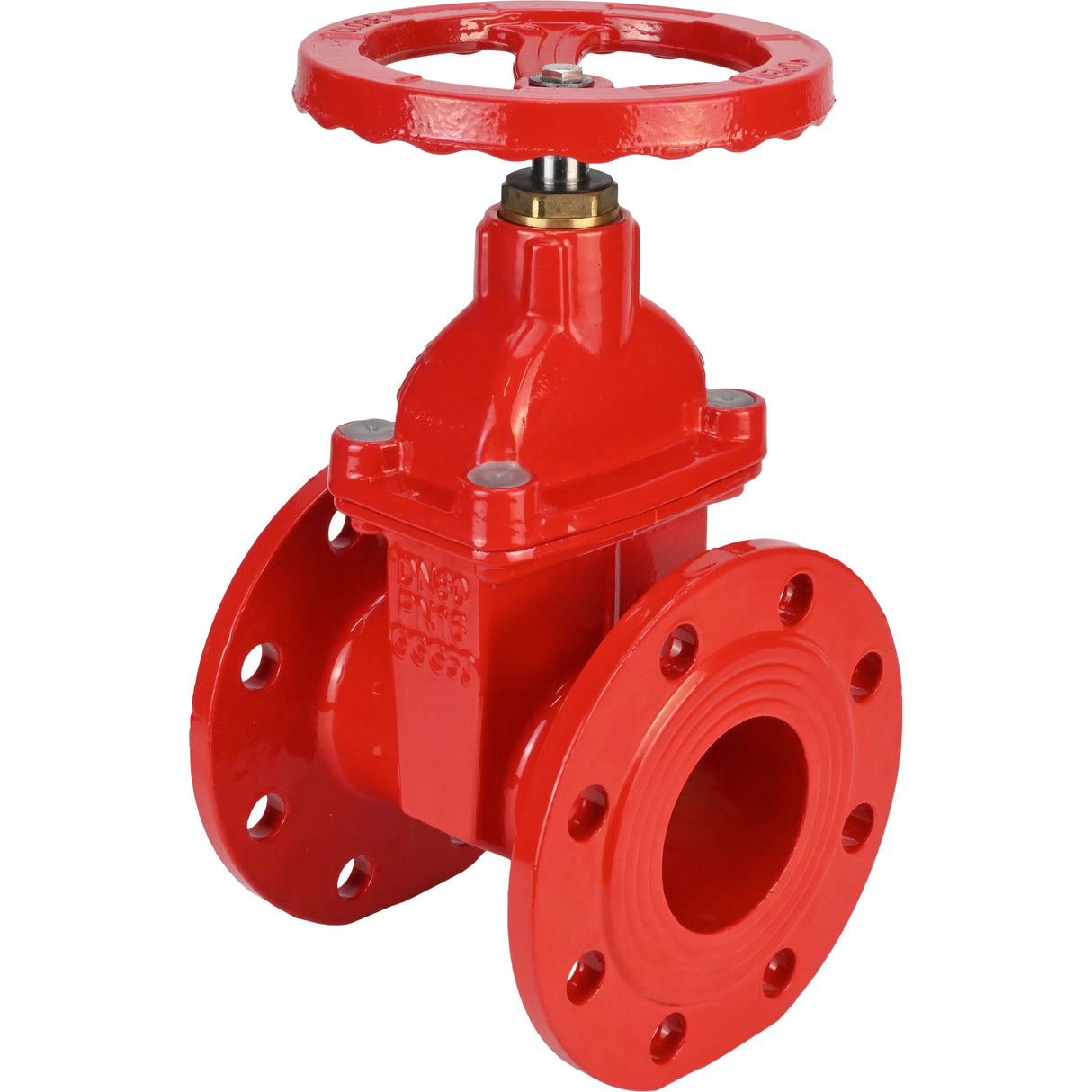

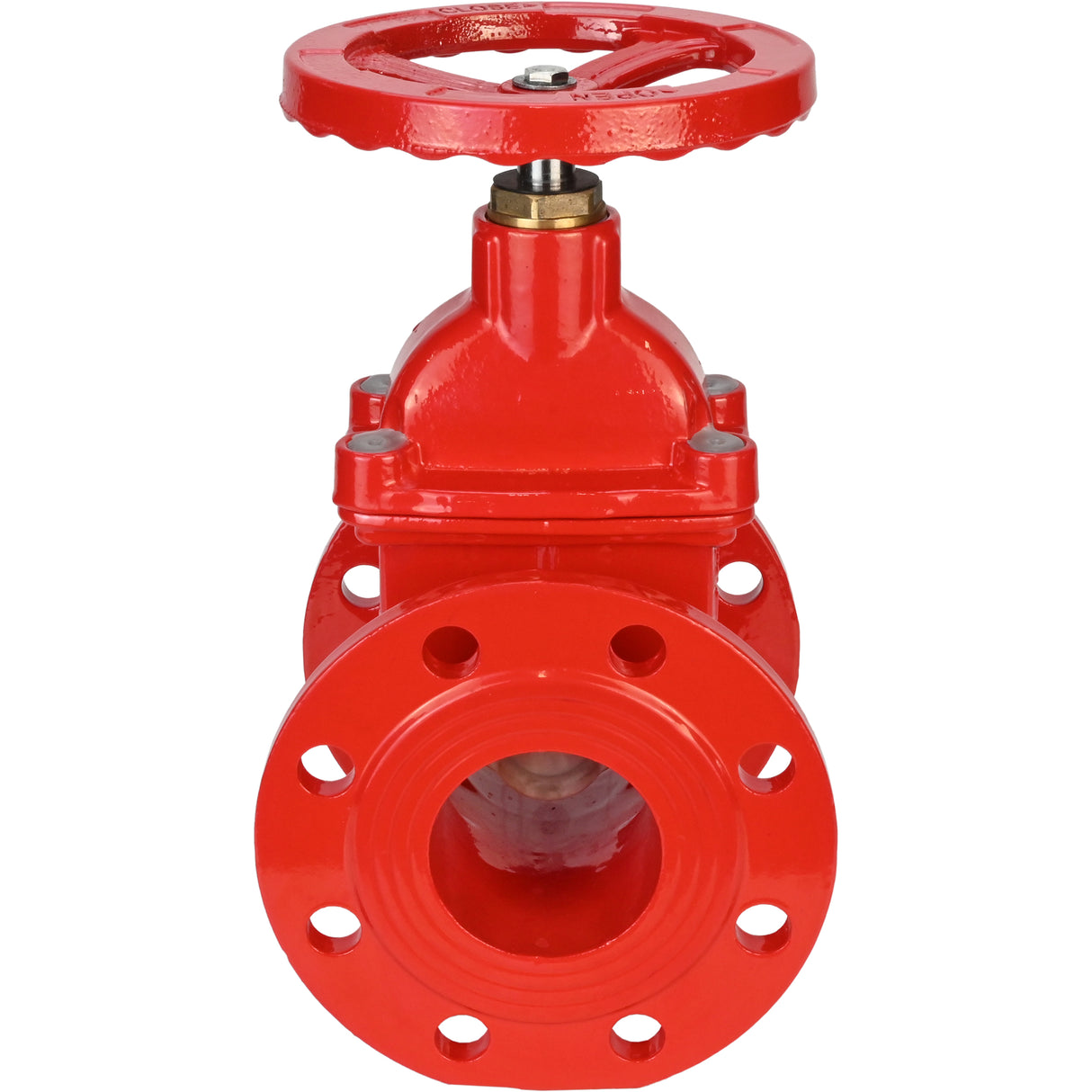

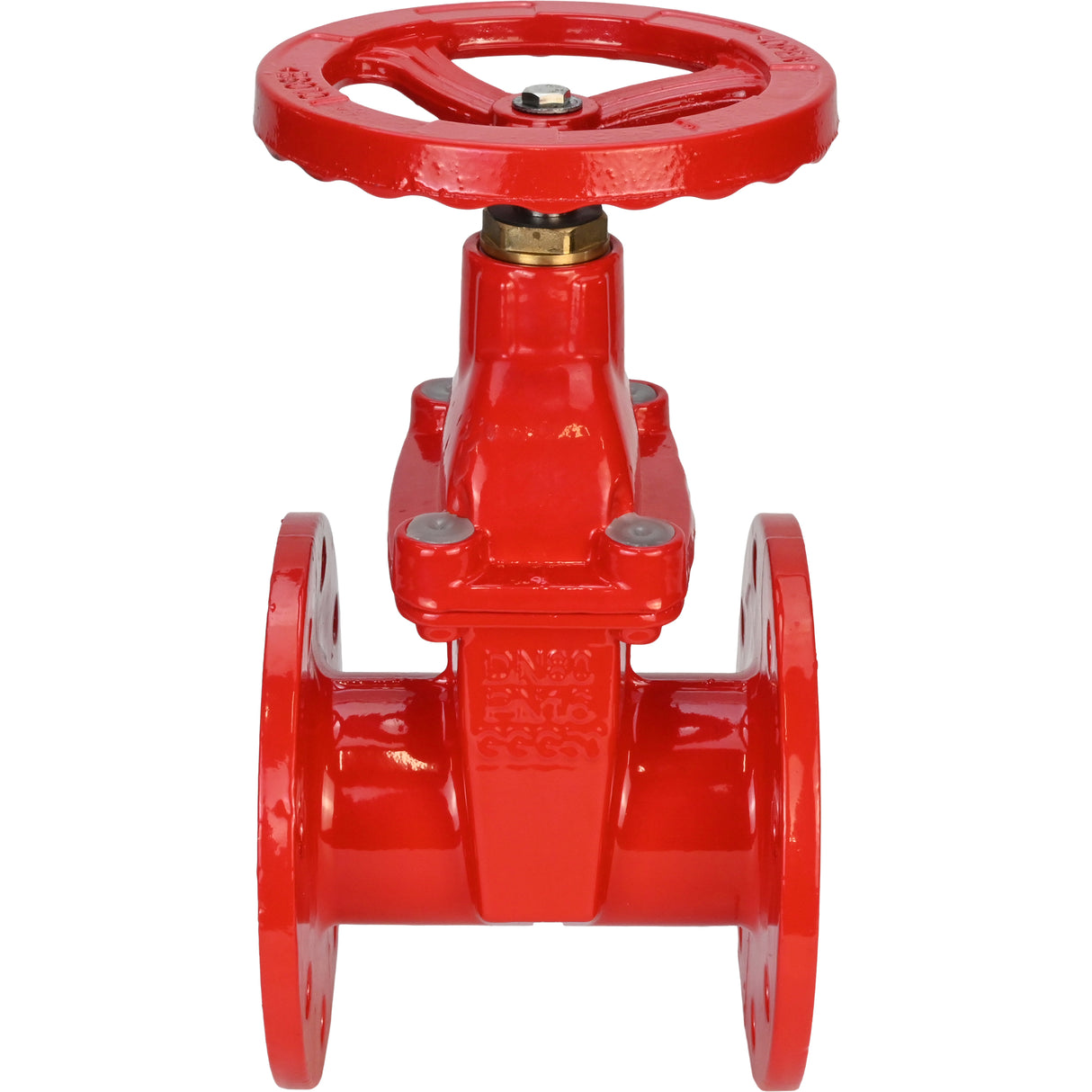

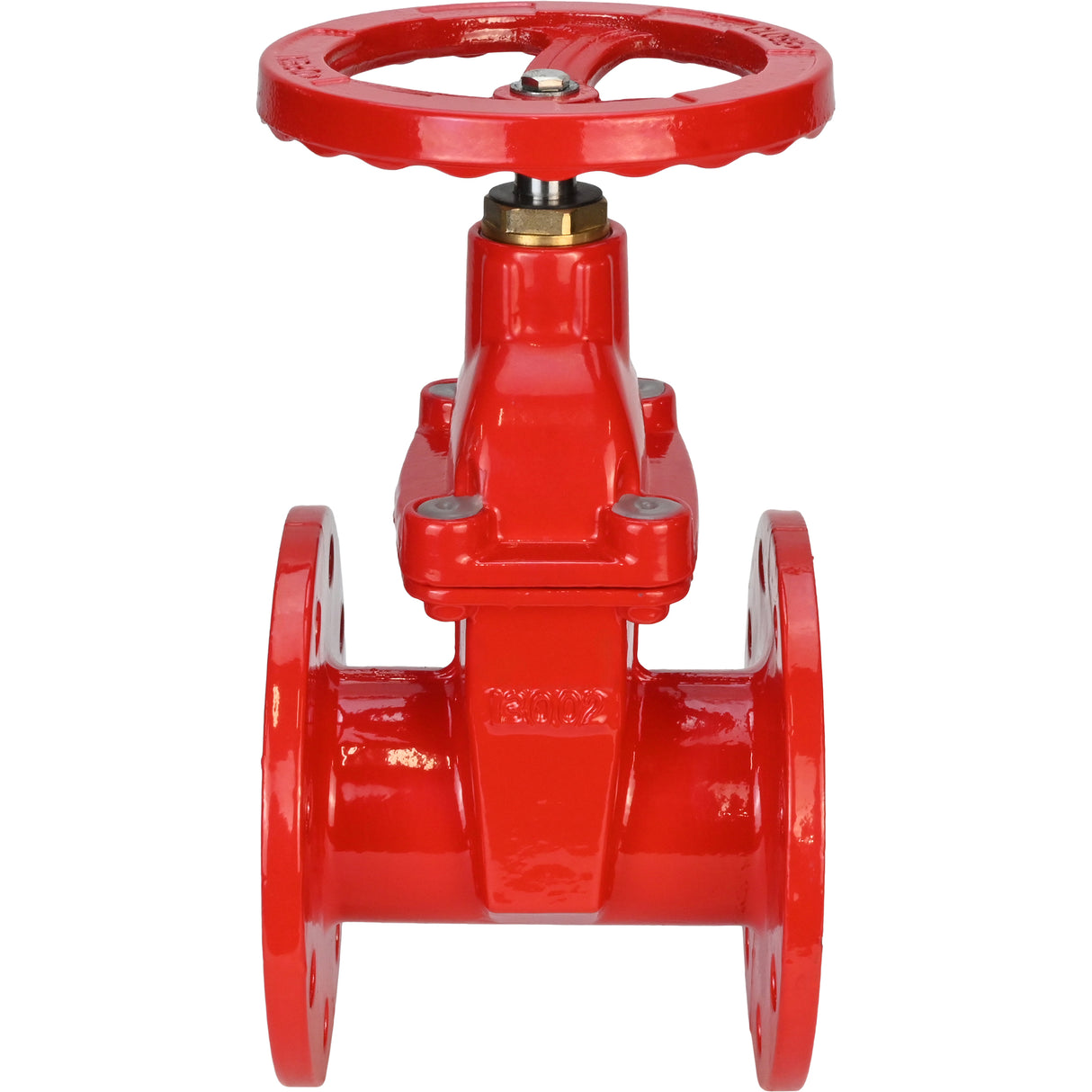

Vanne à opercule Elephant 30X39H GVWN1414S-2W-FS, matériau du corps - fonte GGG50, matériau de l'opercule - fonte + silicone, joint - silicone, volant, couleur - rouge
Vanne à opercule Elephant 30X39H GVWN1414S-2W-FS, matériau du corps - fonte GGG50, matériau de l'opercule - fonte + silicone, joint - silicone, volant, couleur - rouge - DN50 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
La vanne à guillotine est conçue pour être installée sur des canalisations comme dispositif d'arrêt dans les systèmes d'alimentation en eau et dans l'industrie chimique.
La cale reliée à la broche est abaissée ou relevée en fonction du sens de rotation du volant, fermant ou ouvrant la section de passage du corps du robinet-vanne.
Particularités : deux rangées de trous, ce qui permet d'installer le robinet-vanne à l'aide de fixations appropriées sur des canalisations avec une pression de travail de 10 ou 16 bars ; revêtement en poudre époxy de 250 µm d'épaisseur à l'intérieur et à l'extérieur du corps.
Soutient la vanne à guillotine au moyen d'un revêtement en poudre époxy.
Dimensions hors tout et d'installation des vannes à guillotine Elephant 30X39H GVWN1414S-2W-FS, avec volant et tige non rétractable
|
DN |
L |
D |
B |
C |
b |
f |
L |
H |
hocher la tête |
Poids |
|
|
10 bars |
16 bars |
||||||||||
|
50 |
150 |
165 |
99 |
125 |
15,5 |
2.5 |
160 |
280 |
4-19 |
7 |
|
|
80 |
180 |
200 |
133 |
160 |
16,5 |
2.5 |
180 |
350 |
4-19 |
8-19 |
11.5 |
|
100 |
190 |
220 |
154 |
180 |
16,5 |
2.5 |
200 |
390 |
8-19 |
14 |
|
|
150 |
210 |
285 |
210 |
240 |
16,5 |
2.5 |
250 |
525 |
8-23 |
24 |
|
Croquis des dimensions de l'Elephant 30X39H GVWN1414S-2W-FS, avec volant et tige non rétractable
Matériaux des vannes à guillotine Elephant 30X39H GVWN1414S-2W-FS, avec volant et tige non rétractable
|
N° |
Nom de la pièce |
Matériel |
|
1 |
Cas |
fonte GGG50 |
|
2 |
Coin |
fonte GGG50 + SILICIUM |
|
3 |
Écrou de tige |
laiton |
|
4 |
Tige |
acier inoxydable SS420 |
|
5 |
Joint d'étanchéité |
EPDM |
|
6 |
Couverture |
fonte GGG50 |
|
7 |
Bague de verrouillage |
laiton |
|
8 |
Joint torique |
NBR |
|
9 |
Boulon |
acier au carbone |
|
10 |
Barre |
fonte GGG50 |
|
11 |
Glande |
fonte GGG50 |
|
12 |
Joint torique |
PTFE |
|
13 |
Écrou de tige |
laiton |
|
14 |
Rondelle |
acier au carbone |
|
15 |
Boulon |
acier au carbone |
Croquis du matériau des vannes à guillotine Elephant 30X39H GVWN1414S-2W-FS, avec volant et tige non rétractable
