Elephant  |  SKU: D040-07958

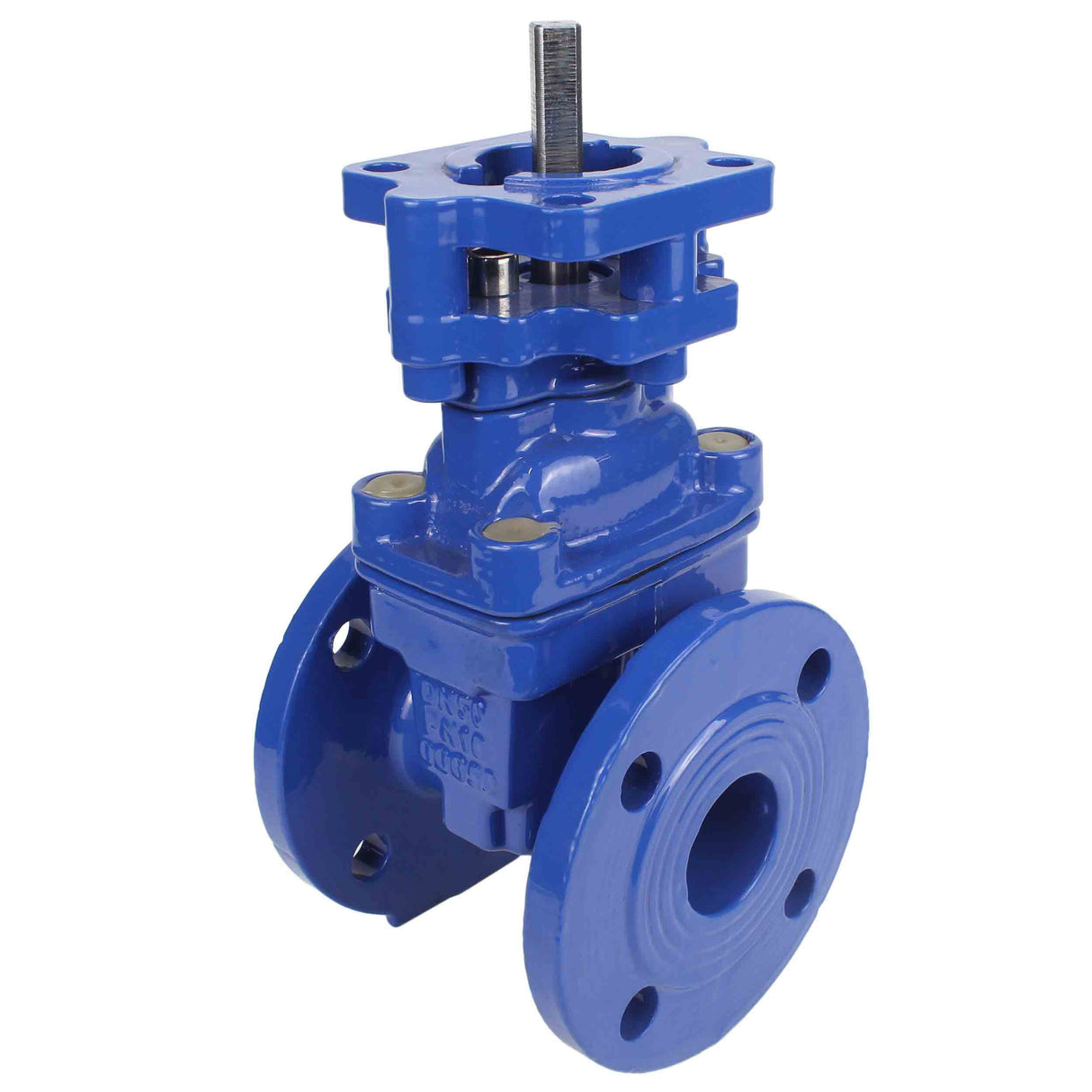

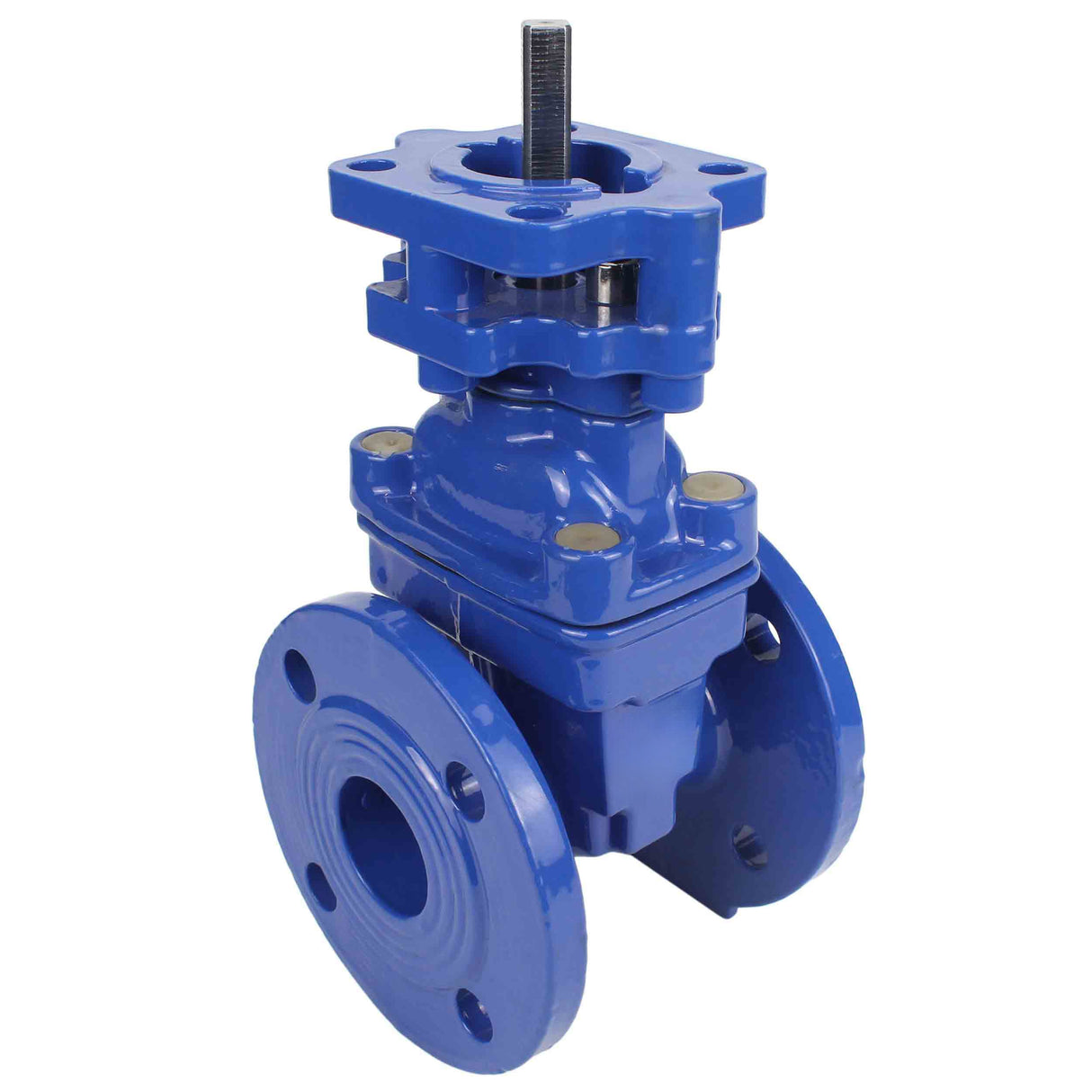

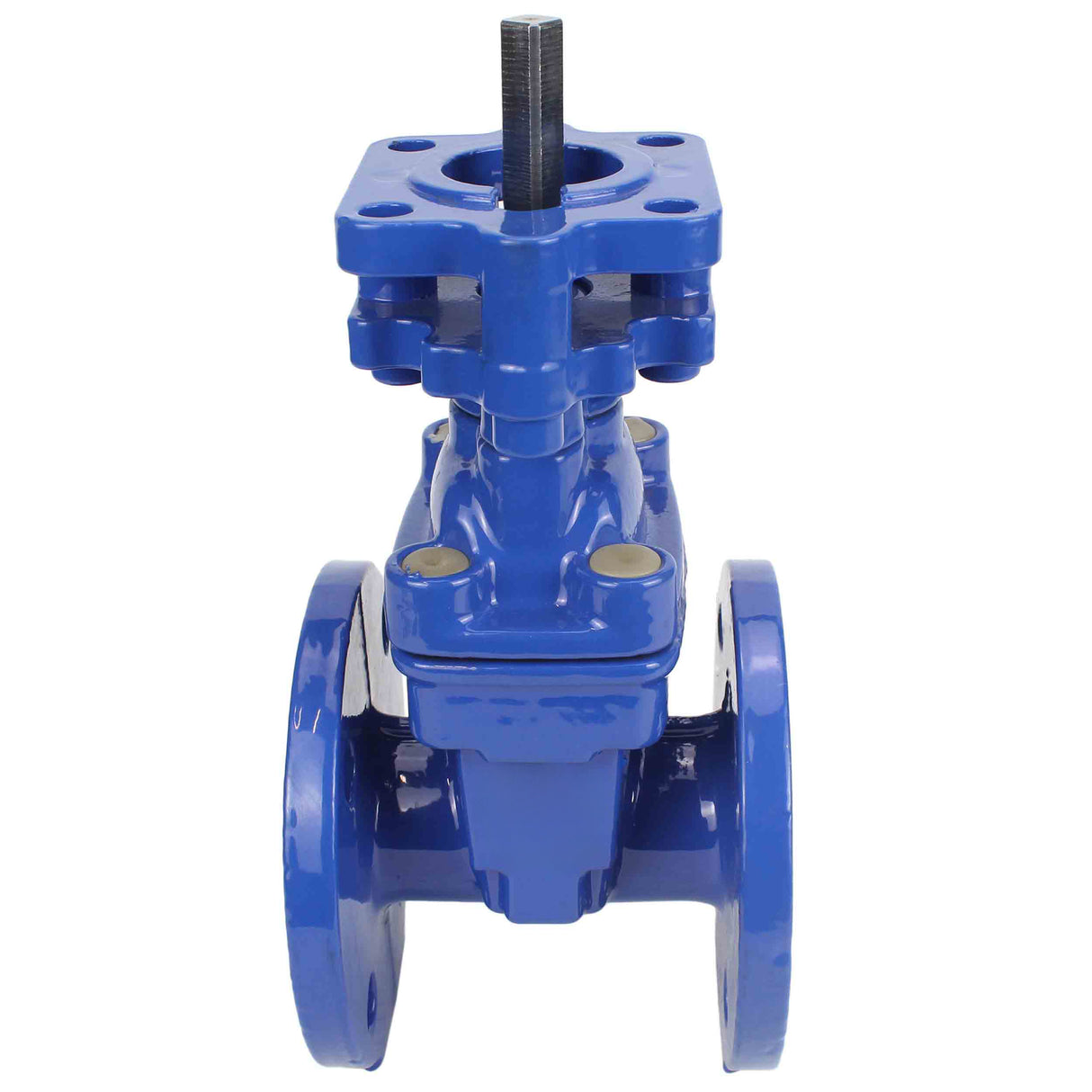

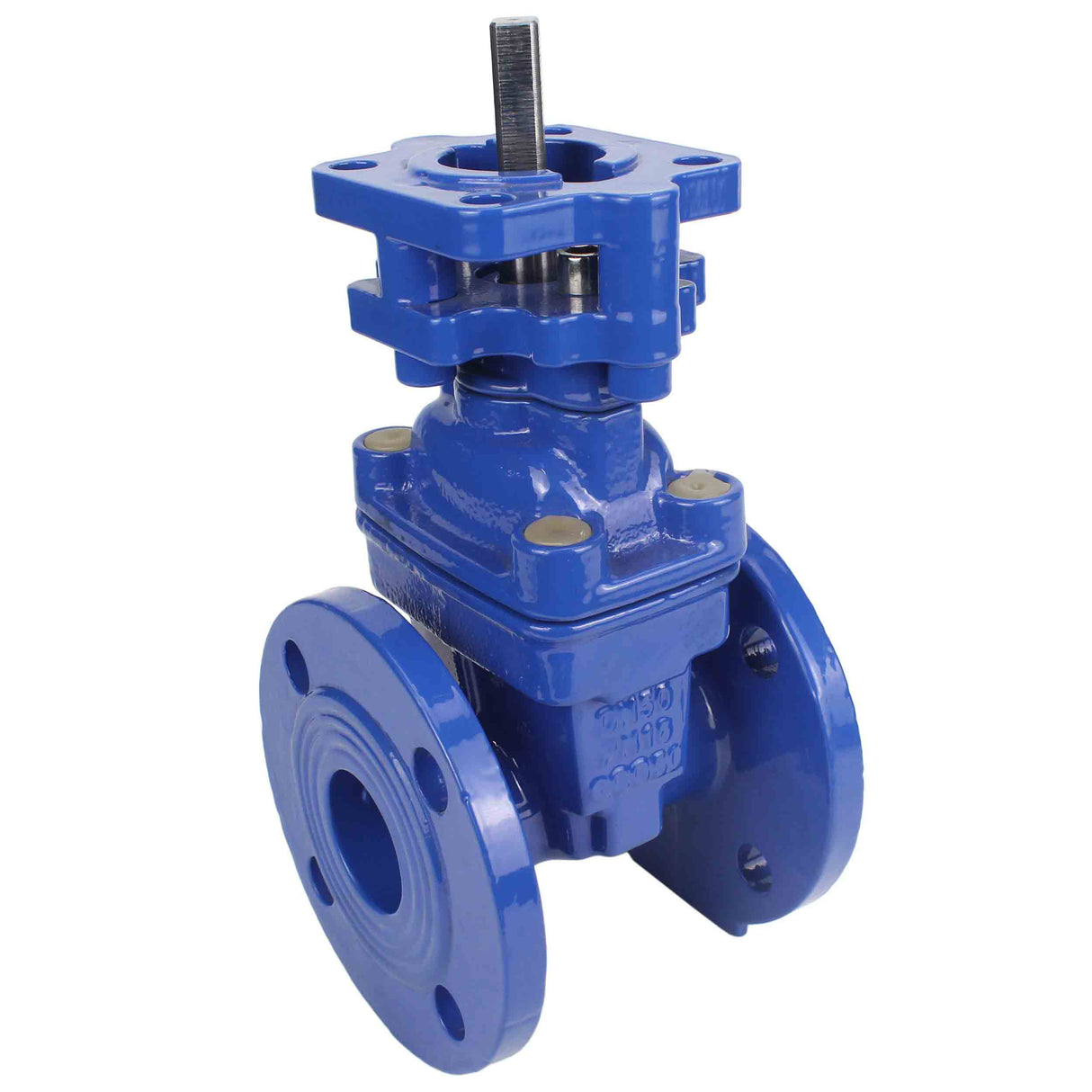

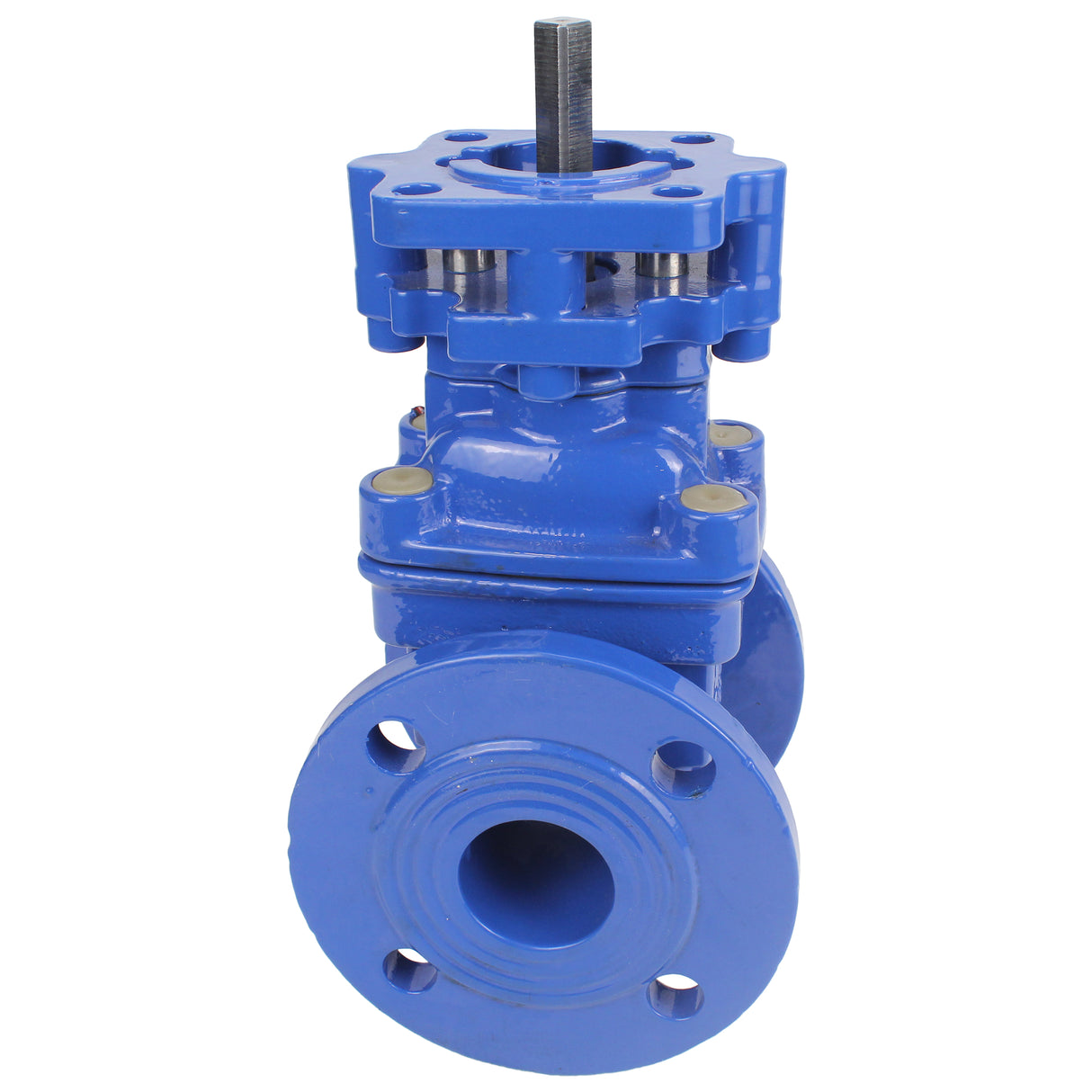

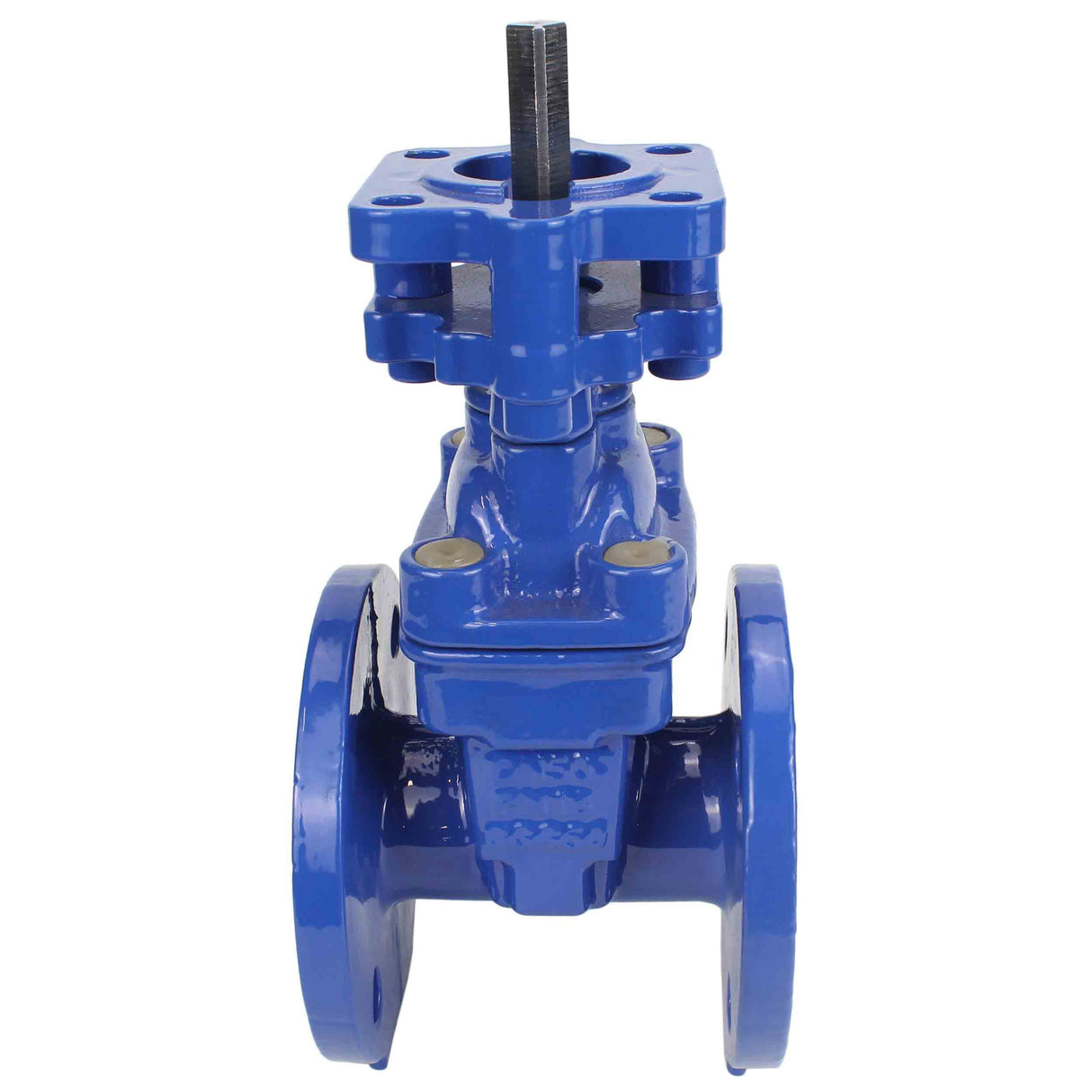

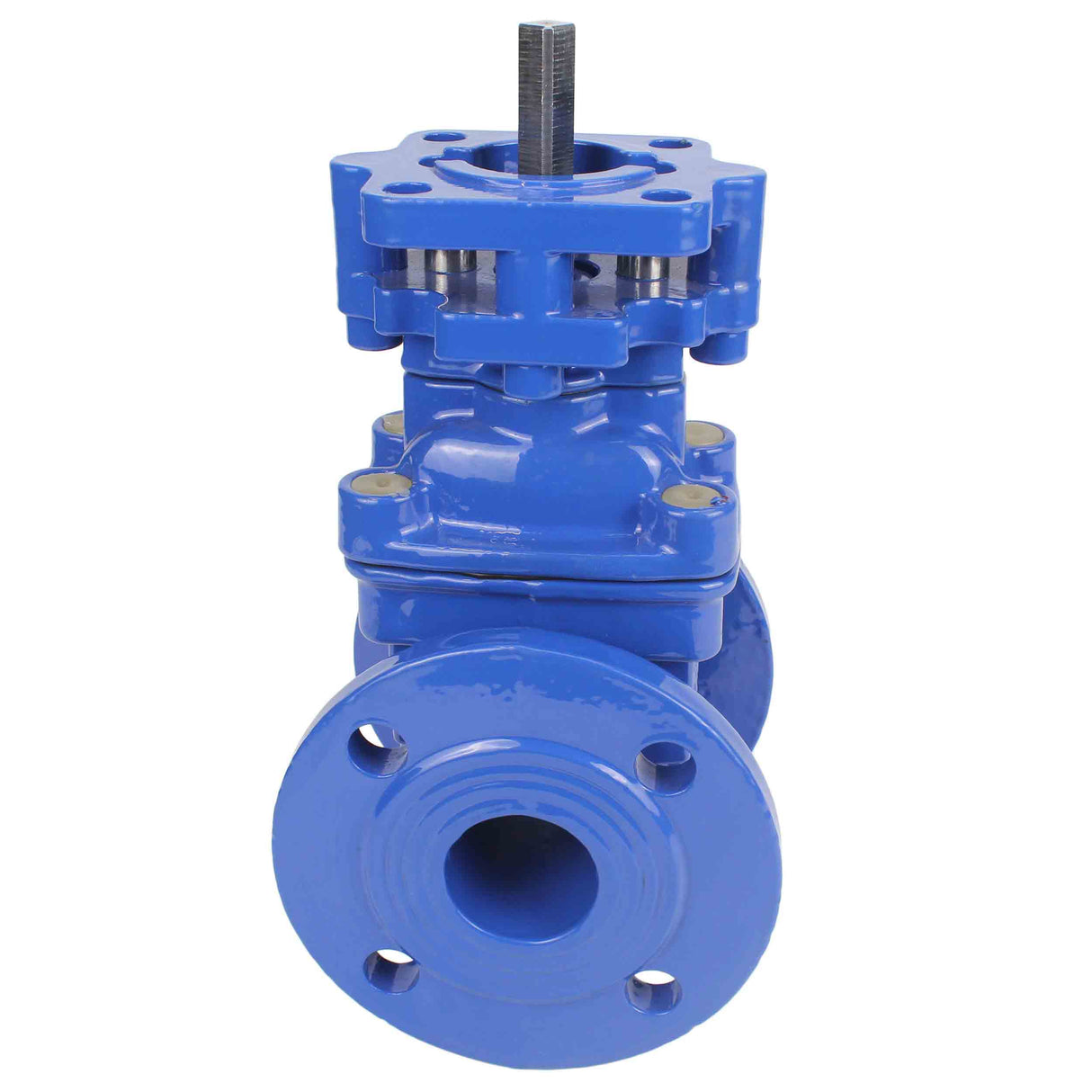

Vanne à opercule Elephant 30X939H GVWN1414E-2W-F avec bride OST, matériau du corps - fonte GGG50, matériau de l'opercule - fonte + EPDM, joint - EPDM, tige uniquement, couleur - bleu

€380,28
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Vanne à opercule Elephant 30X939H GVWN1414E-2W-F avec bride OST, matériau du corps - fonte GGG50, matériau de l'opercule - fonte + EPDM, joint - EPDM, tige uniquement, couleur - bleu - DN50 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Le robinet-vanne à coin en fonte 30h939r GVWN1414E-2W-F Ru10/16 bleu est conçu pour être installé sur la canalisation comme dispositif d'arrêt dans les systèmes d'alimentation en eau et l'industrie chimique.

Principe de fonctionnement : Le coin, relié à la broche, est abaissé ou levé en fonction du sens de rotation du volant ou de l'arbre de l'actionneur électrique, du réducteur, fermant ou ouvrant la section de passage du corps du robinet-vanne.

Paramètres de poids et de dimensions des vannes à guillotine Elephant 30X939H GVWN1414E-2W-F avec bride OST

DN L D D1 b nxØd Poids
16 bars 16 bars 16 bars 16 bars 16 bars 16 bars
50 150 165 125 19 4-19 7.8
65 170 185 145 19 4-19 10
80 180 200 160 19 8-19 12h45
100 190 220 180 19 8-19 15,85
125 200 250 210 19 8-19 21,95
150 210 285 240 19 8-23 28,85
200 230 340 295 20 12-23 47,8
250 250 405 355 22 12-28 74

Panneaux de clinique 30ч939р DN.ru GVWN1414E-2W-F Du50-250 Ru10/16, plan, corps - boîtier GGG50, sortie - EPDM, c Plan d'action et nouveaux services под электропривод, цвет - синий

Croquis des paramètres de poids et de dimensions des vannes à guillotine Elephant 30X939H GVWN1414E-2W-F avec bride OST

DN Taille
D d1 d2 d3 d4 d5 d6 d7 h f MxM
50 18 100 70 104 14 49 46 32 40 3 14х14
65 18 100 70 104 14 49 46 32 40 3 14х14
80 20 100 70 104 14 49 46 32 40 3 14х14
100 20 100 70 104 14 49 46 32 40 3 14х14
125 24 100 70 104 14 49 46 32 40 3 17х17
150 24 100 70 104 14 49 46 32 40 3 17х17
200 26 122 108 135 14 62 59 45 50 3 19х19
250 30 122 108 135 14 62 59 45 50 3 22х22

Vanne à opercule Elephant 30X939H GVWN1414E-2W-F avec bride OST, matériau du corps - fonte GGG50, matériau de l'opercule - fonte + EPDM, joint - EPDM, tige uniquement, couleur - bleu

Croquis des dimensions d'installation des vannes à guillotine Elephant 30X939H GVWN1414E-2W-F avec bride OST

Matériaux des pièces des vannes à guillotine Elephant 30X939H GVWN1414E-2W-F avec bride OST

N° Nom Material
1 Cas fonte GGG50
2 Coin fonte GGG50 + EPDM
3 Écrou de tige laiton
4 Tige Acier inoxydable SS420
5 Couverture fonte GGG50
6 Anneau laiton

Vanne à opercule Elephant 30X939H GVWN1414E-2W-F avec bride OST, matériau du corps - fonte GGG50, matériau de l'opercule - fonte + EPDM, joint - EPDM, tige uniquement, couleur - bleu

Croquis du matériau des vannes à guillotine Elephant 30X939H GVWN1414E-2W-F avec bride OST

Especificaciones
  • País de origen
    Chine
  • Material del tapón
    fonte + EPDM
  • Temperatura máxima permitida
    80 °C
  • Tipo de conexión
    à bride
  • Tipo de válvula de compuerta
    Vanne à guillotine
  • Tipo de sello
    EPDM
