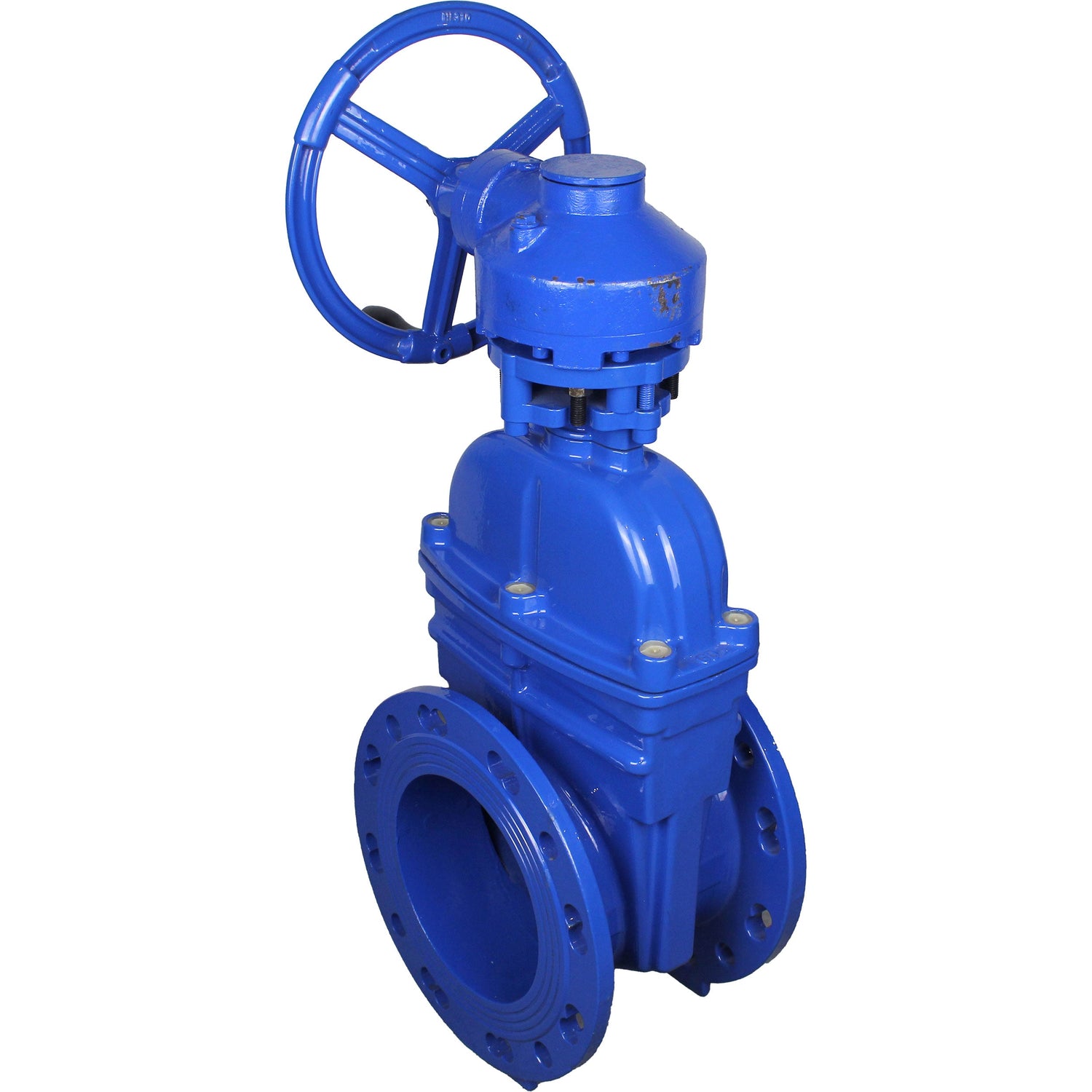

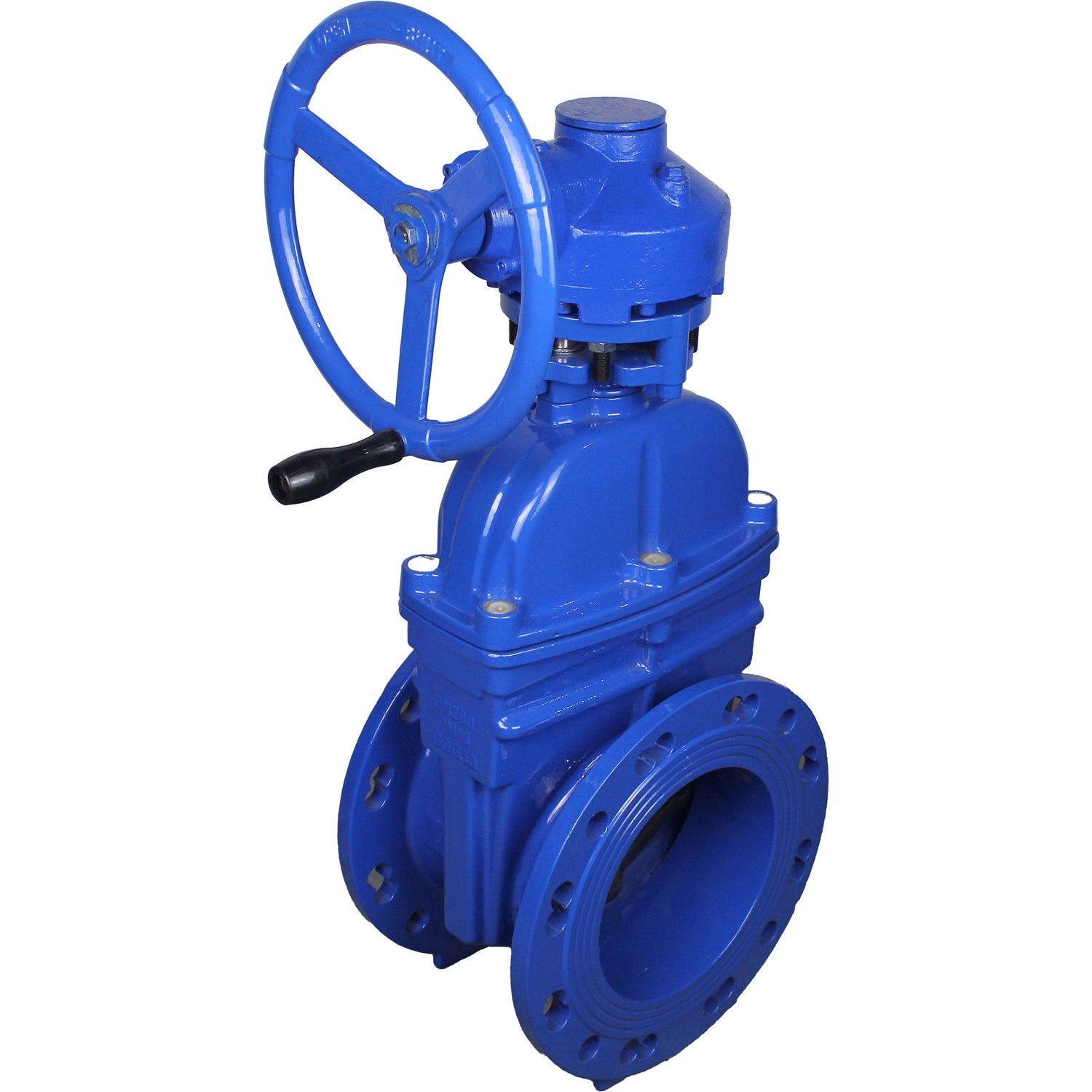

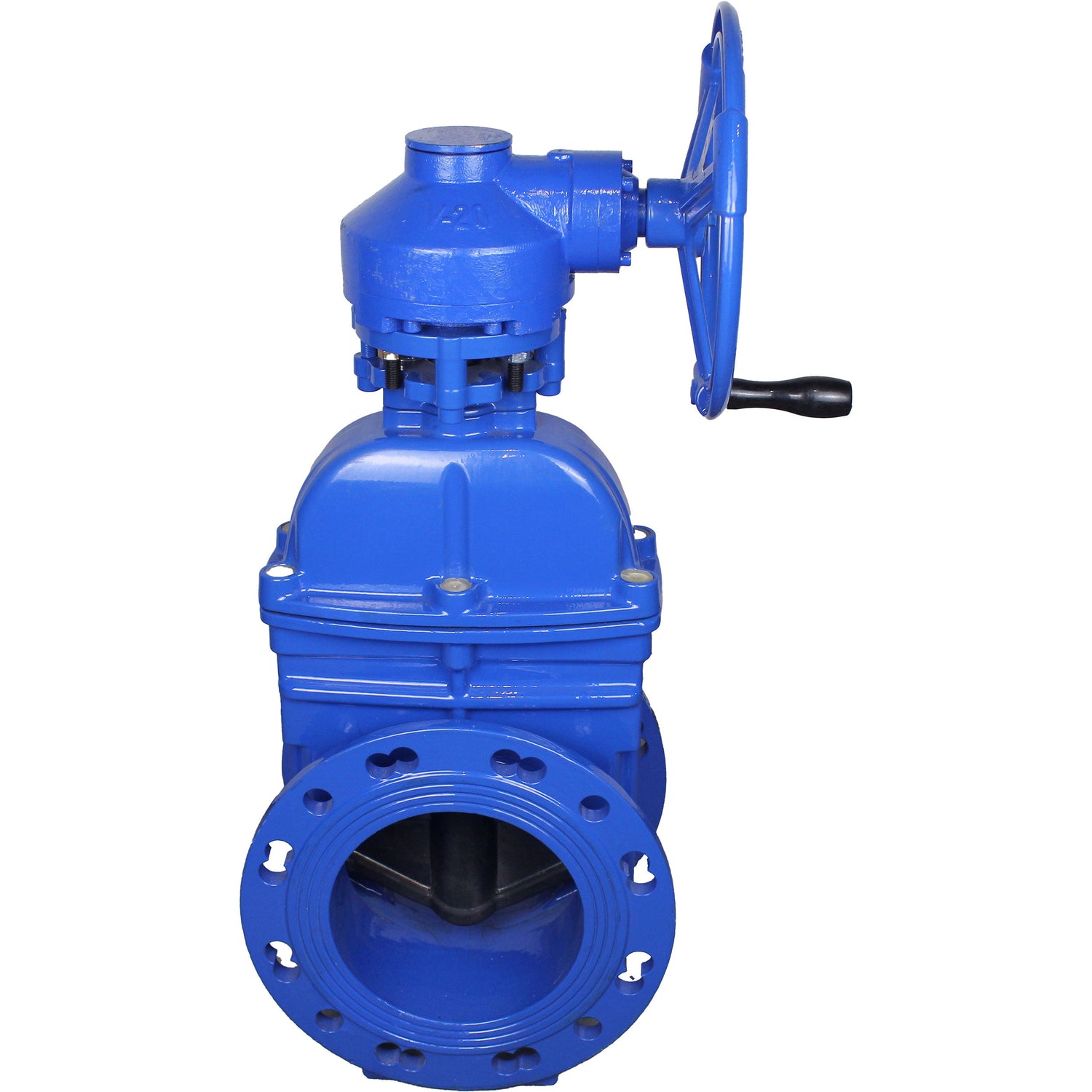

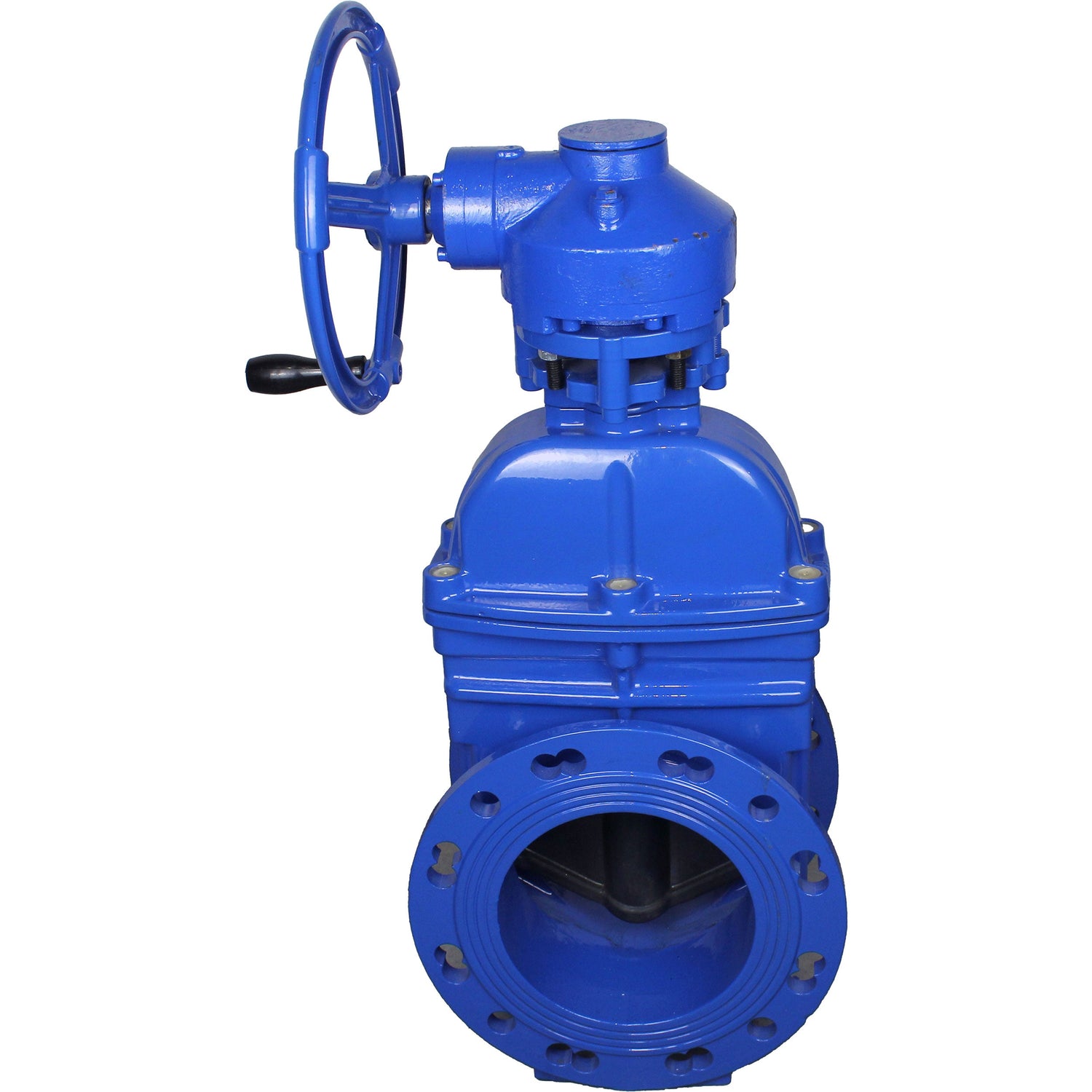

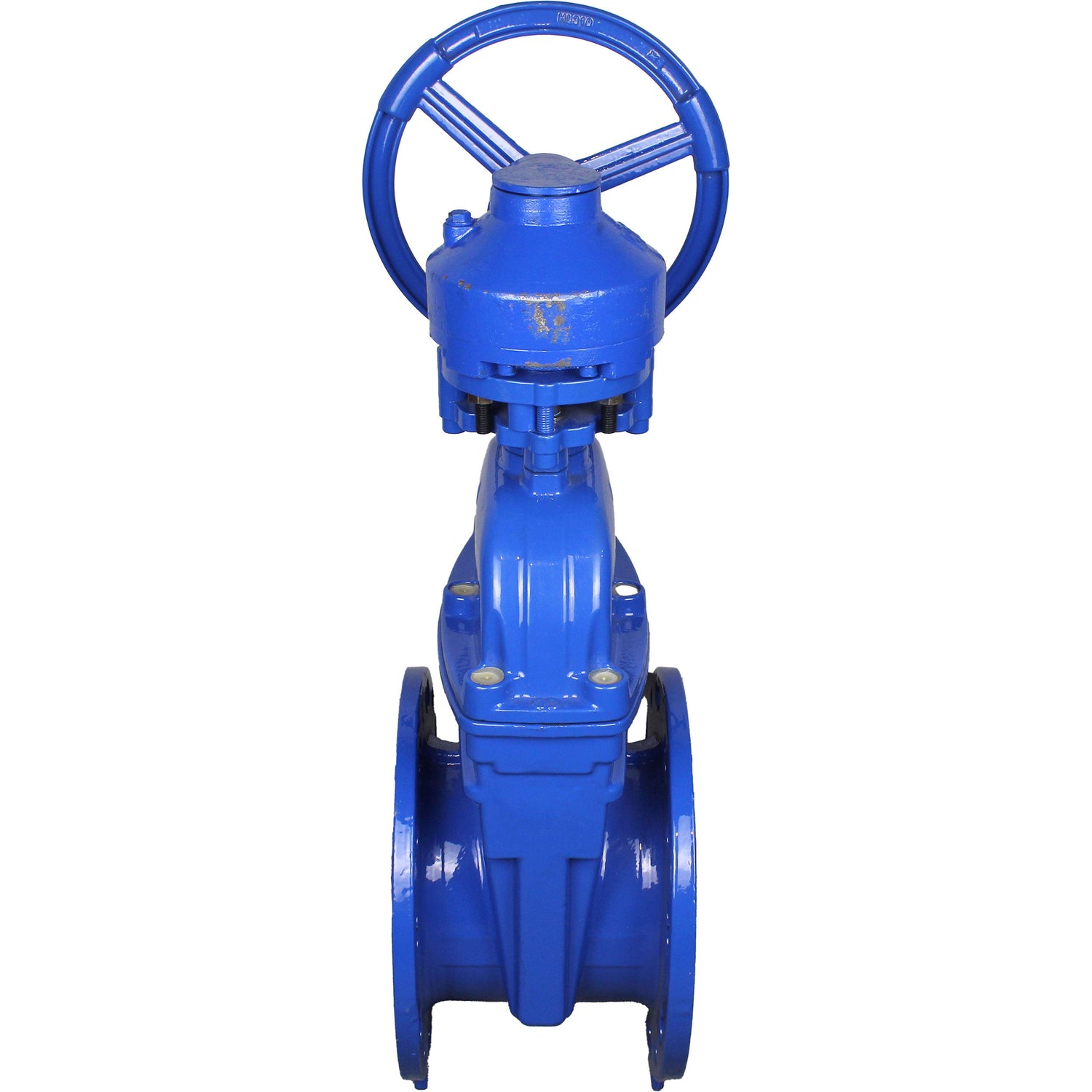

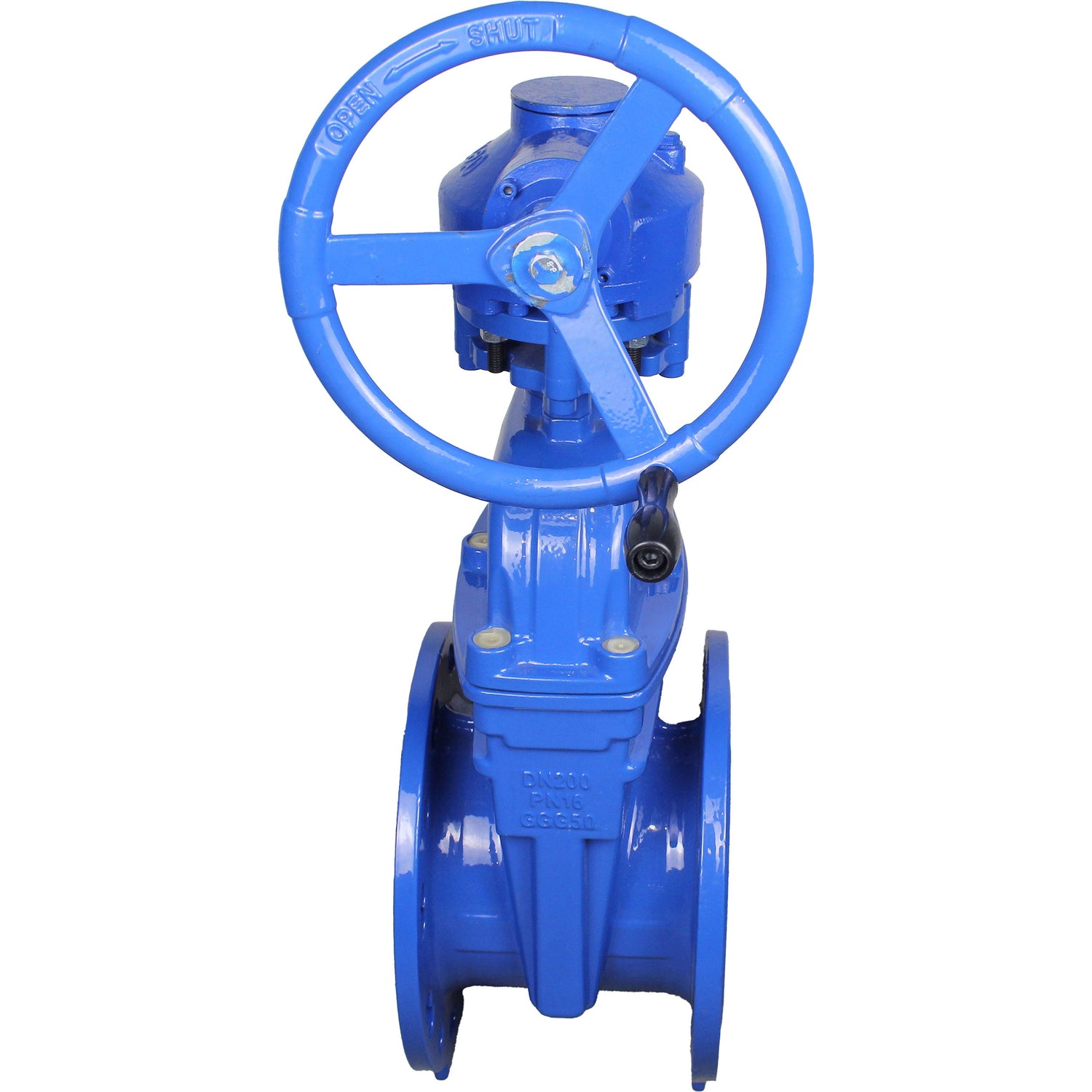

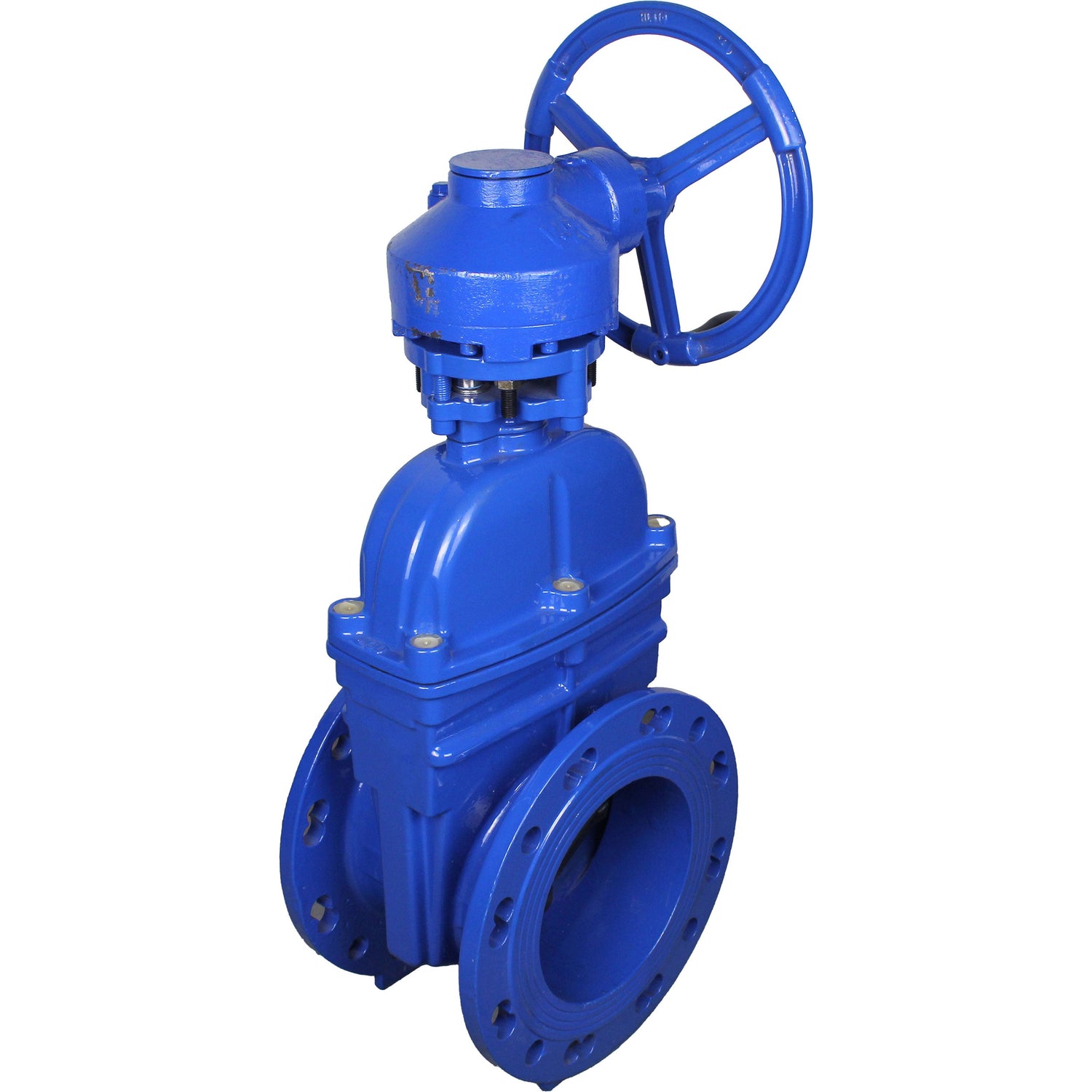

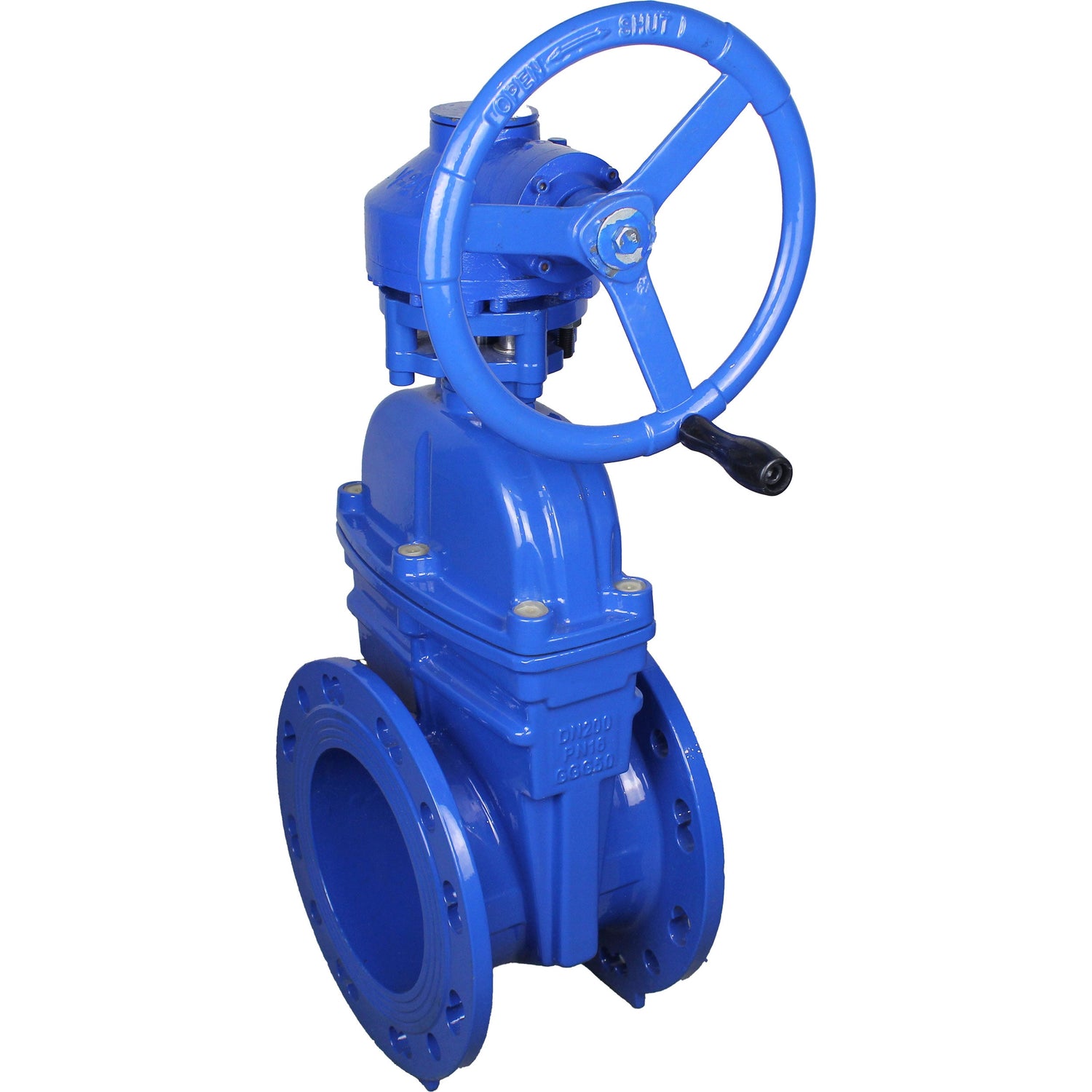

Wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with gearbox RMN1-360Z-T2,35-ISO
Wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with gearbox RMN1-360Z-T2,35-ISO - DN100 / 16 bar está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
The Elephant wedge gate valve is designed for installation on pipelines as a shut-off device in water supply systems and chemical industry.
Electric multi-turn actuator Elephant is designed to automate the process of controlling industrial valves, as well as to determine the position of the valve shut-off device.
The Elephant wedge gate valve is designed for installation on the pipeline as a shut-off device in water supply systems and chemical industry.
Reducer Elephant is designed to increase torque for manual operation of shut-off and control valves with non-retractable spindle, as well as to create a force to ensure the required tightness in the gate valve.
Technical parameters of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with gearbox RMN1-360Z-T2,35-ISO
|
Nominal diameter DN, mm |
50–250 |
|
Operating pressure PN, bar |
10, 16 |
|
Working medium temperature t, °C |
From 0 to 80 |
|
Working medium |
Water, lightly contaminated liquids with up to 5% suspended particles |
|
Flow direction |
Two-way |
|
Type of control |
For electric actuator |
|
Connection to pipeline |
Flanged |
|
Body material |
Cast iron GGG50 |
|
Closing element material (wedge) |
Cast iron GGG50 (with EPDM rubber lining) |
|
Areas of application |
Heating and water supply systems; industrial pipelines |
|
Service life, years |
10 |
Dimensions of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with gearbox RMN1-360Z-T2,35-ISO
| DN | L, mm | D, mm | D1, mm | B, mm | L1, mm | H, mm | M, mm |
| 50 | 150 | 165 | 125 | 150 | 40 | 80 | 310 |
| 65 | 170 | 185 | 145 | 150 | 40 | 80 | 310 |
| 80 | 180 | 200 | 160 | 150 | 40 | 80 | 310 |
| 100 | 190 | 220 | 180 | 150 | 40 | 80 | 310 |
| 125 | 200 | 250 | 210 | 150 | 40 | 80 | 310 |
| 150 | 210 | 285 | 240 | 150 | 40 | 80 | 310 |
| 200 | 230 | 340 | 295 | 150 | 40 | 80 | 310 |
| 250 | 250 | 405 | 350 | 150 | 40 | 80 | 310 |
Table of parts and materials of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with gearbox RMN1-360Z-T2,35-ISO
|
№ |
Part name |
Material |
|
1 |
Body |
Cast iron GGG50 |
|
2 |
Wedge |
Cast iron GGG50 + EPDM |
|
3 |
Stem nut |
Brass |
|
4 |
Stem |
Stainless steel SS420 |
|
5 |
Cover |
Cast iron GGG50 |
|
6 |
Ring |
Brass |
Technical parameters of gearboxes RMN1-360Z-T2,35-ISO
|
Type of reducer |
Conical |
|
Type of drive |
Manual (handwheel) |
|
Ambient temperature, °C |
0 ÷ 40 |
|
Protection rating |
IP65 |
|
Maximum torque on output shaft, Nm |
360 |
|
Gear ratio |
2.35:1 |
|
Maximum stem size, mm |
22×22 |
|
Type of ISO flange |
F12 |
|
Weight, kg |
12.8 |
Especificaciones
Especificaciones
-
País de origen
-
Temperatura máxima permitida
-
Tipo de conexión
-
Entorno operativoWater, Industrial Water
-
Tipo de sello
-
Material del disco
