Elephant | SKU: D040-09123

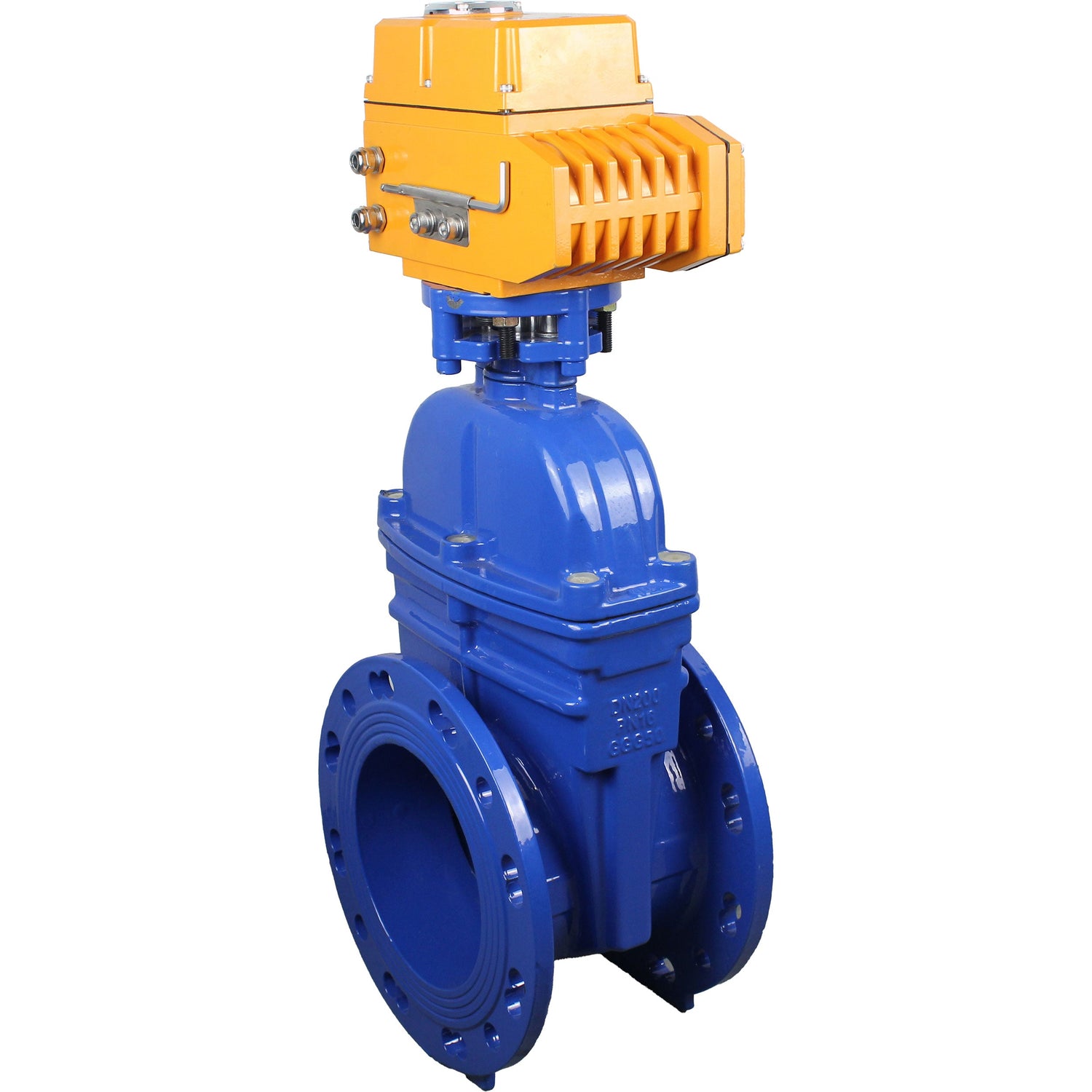

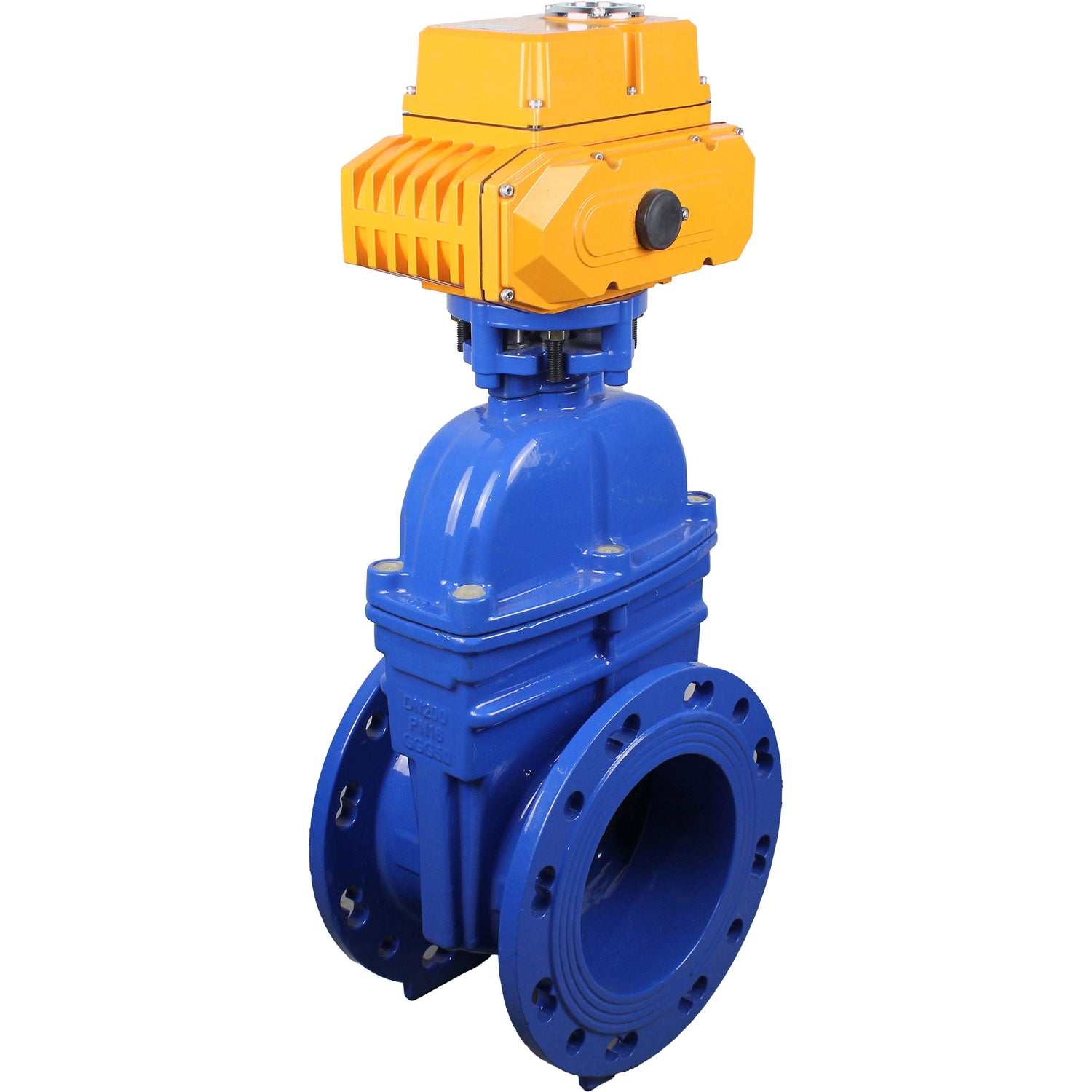

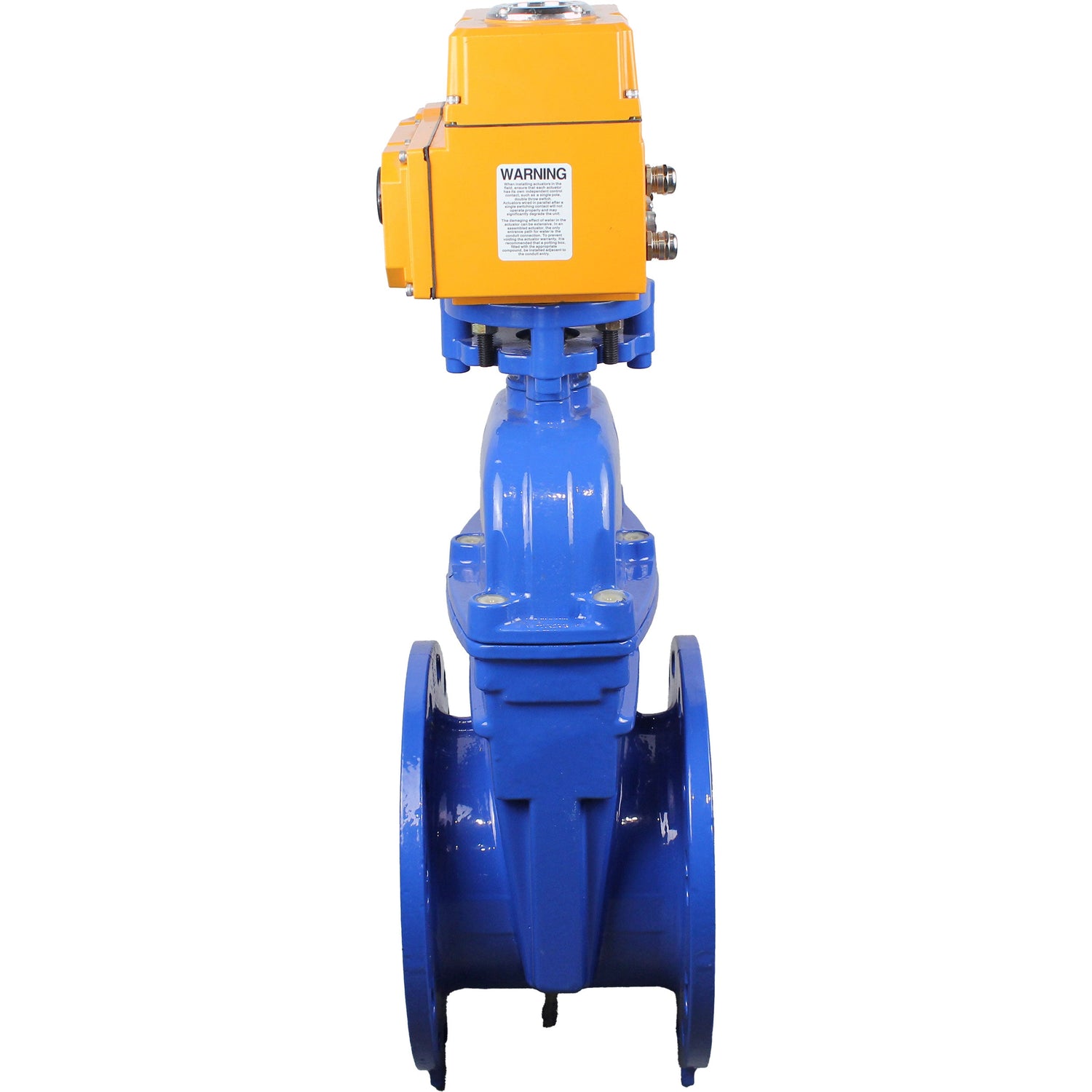

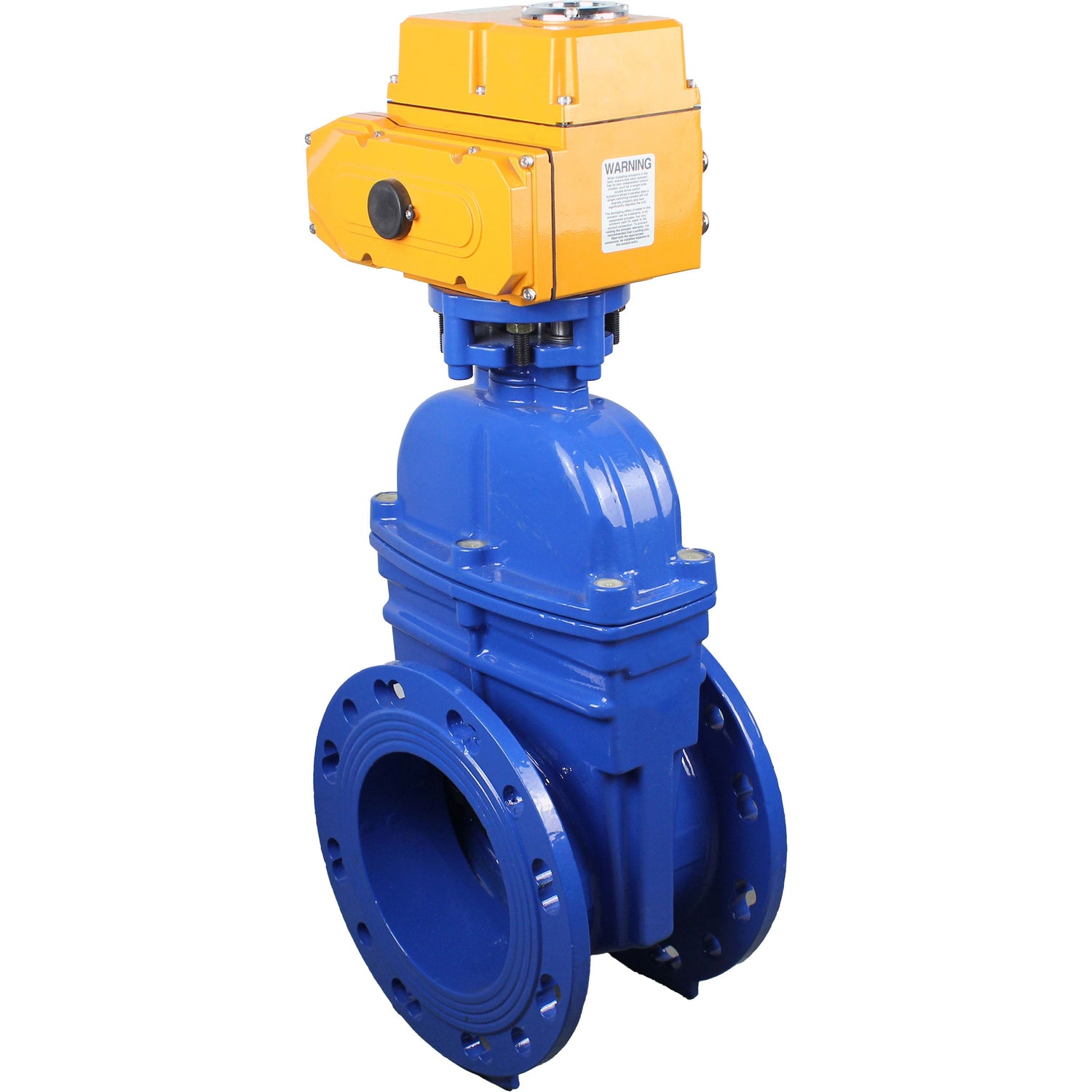

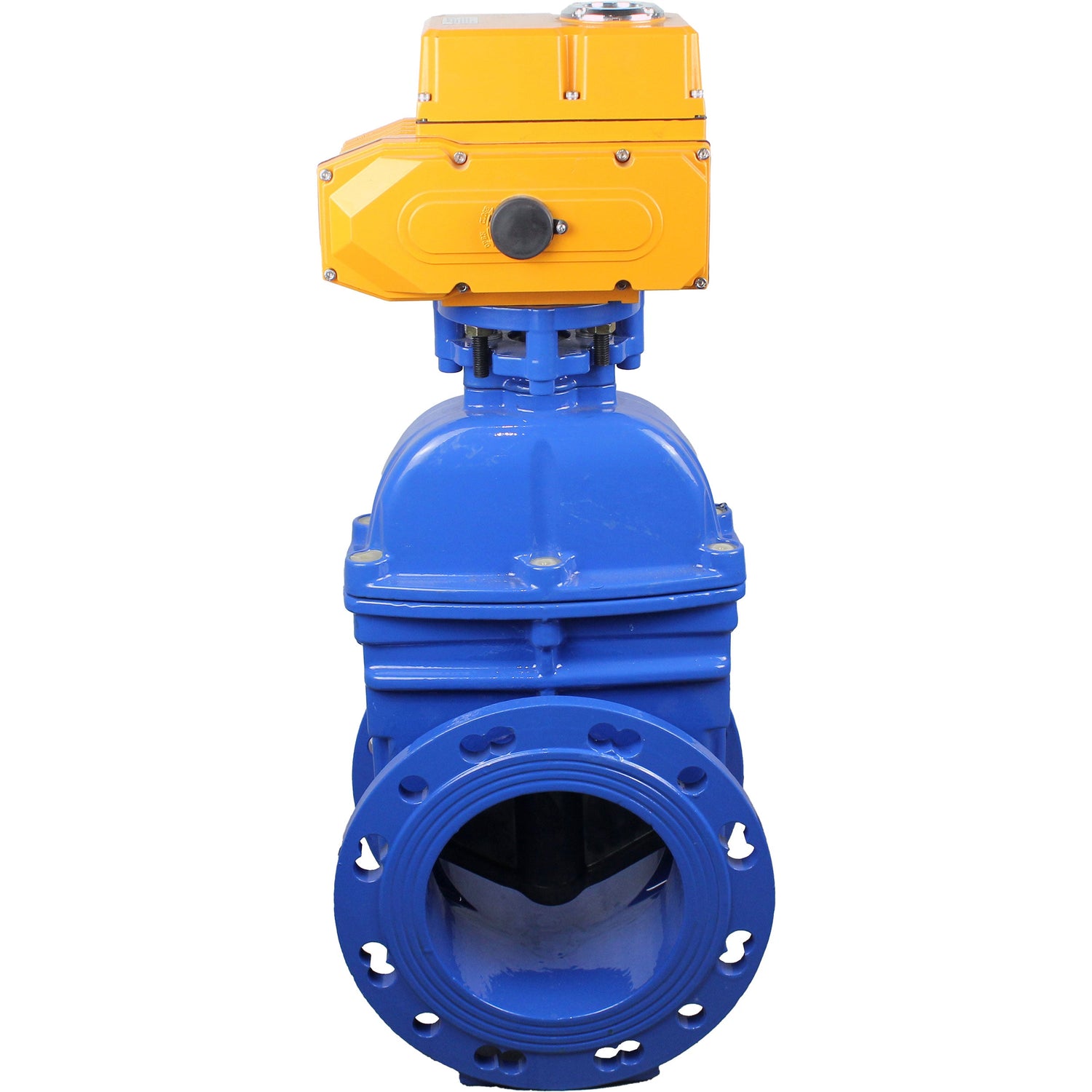

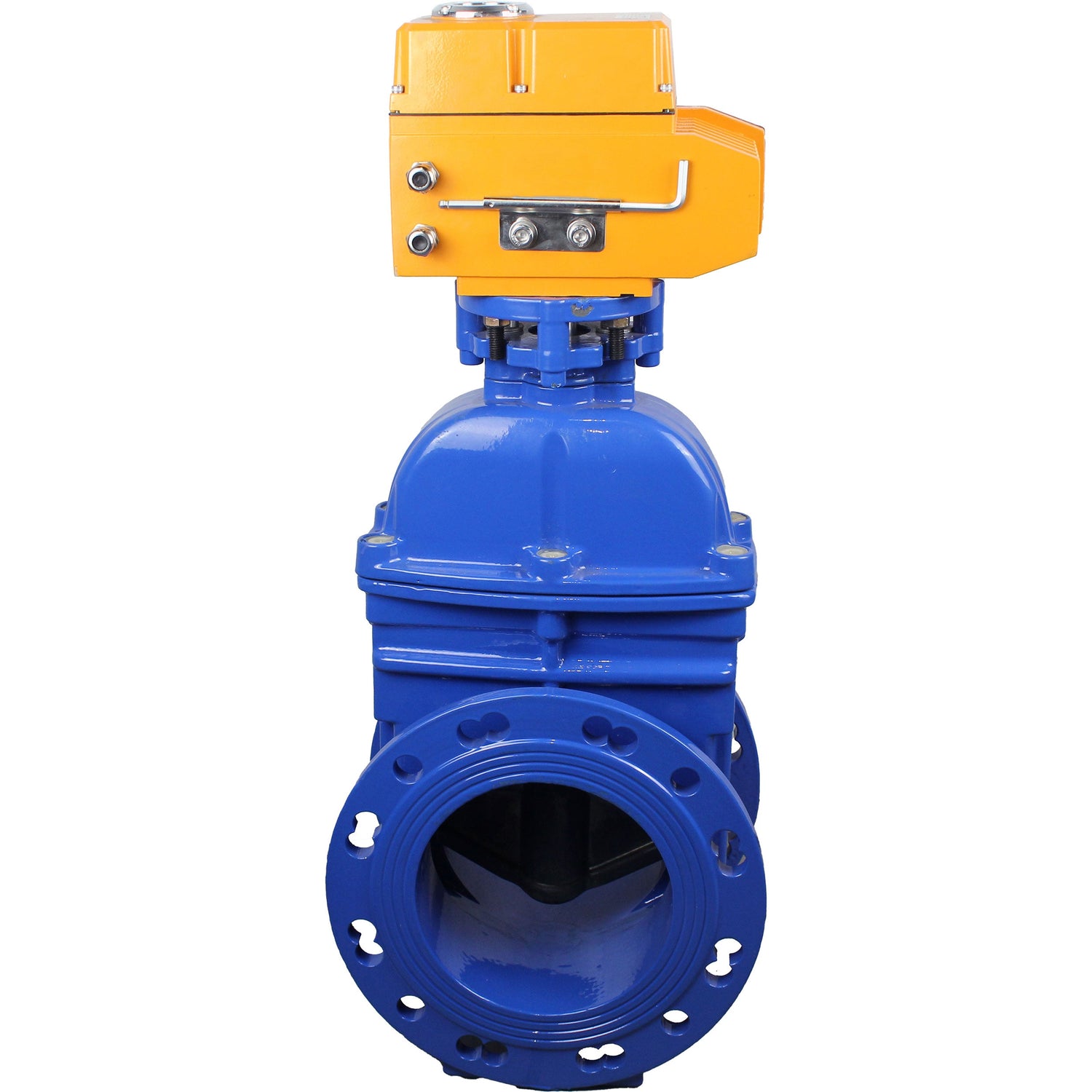

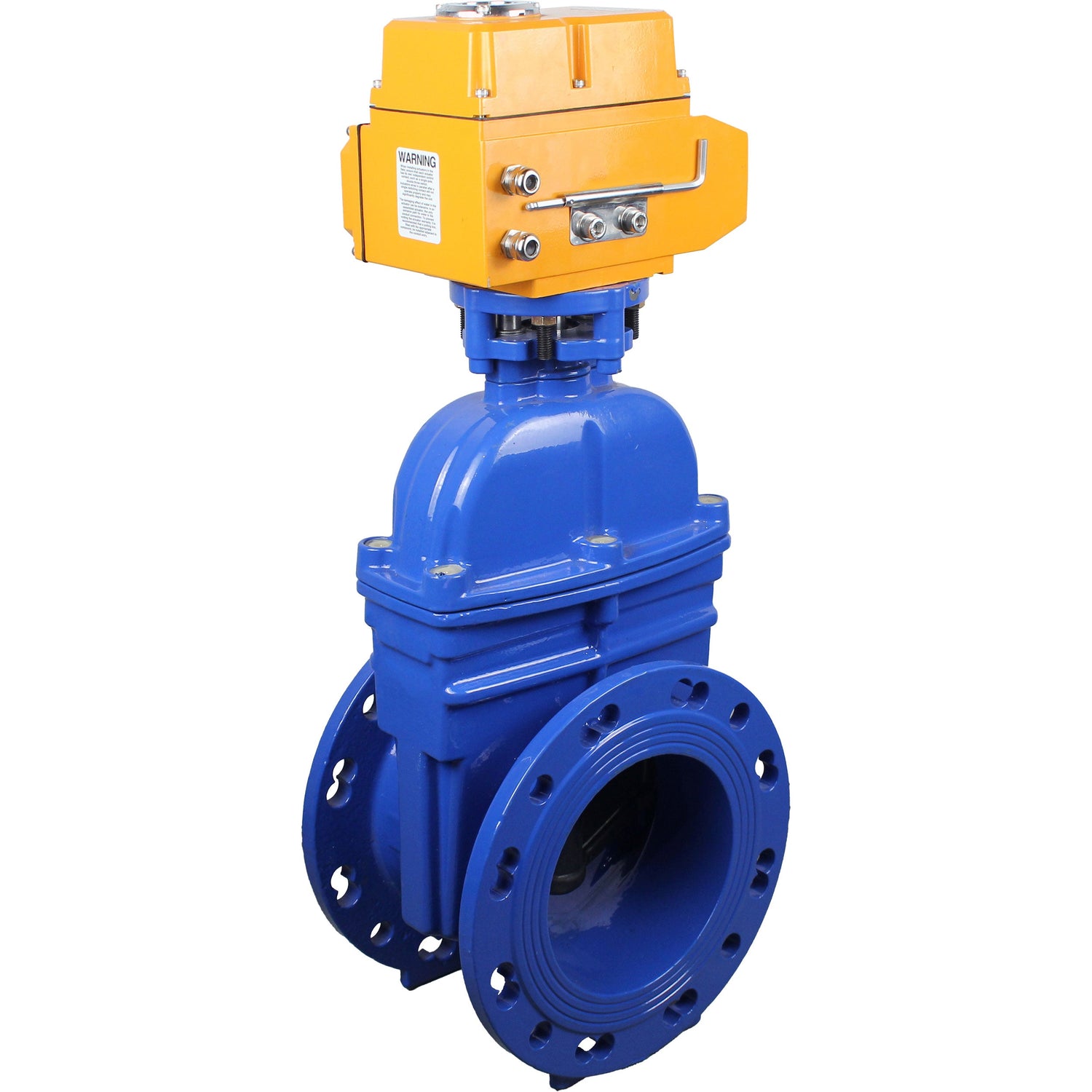

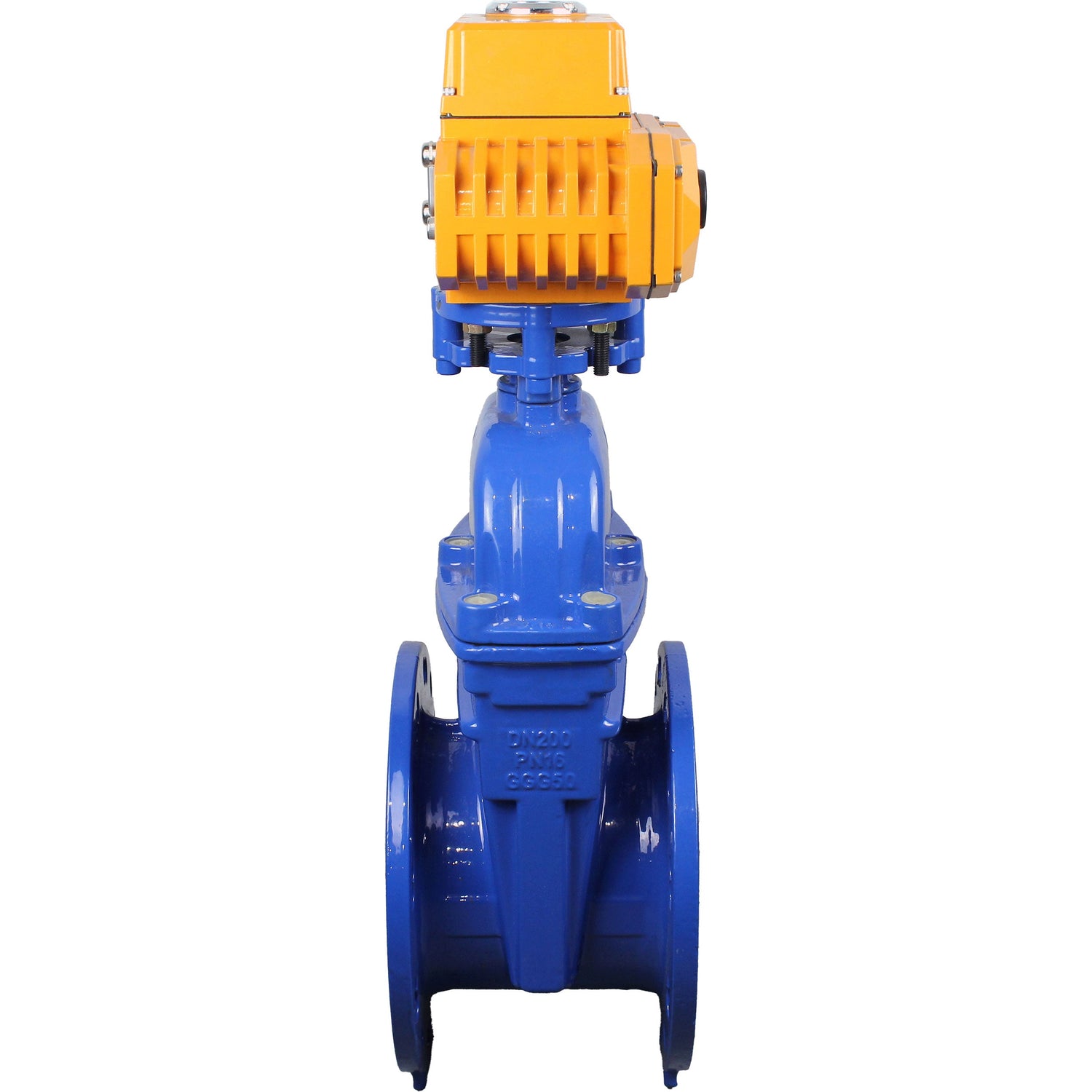

Wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with multi-turn electric drive MT-N-Z-O1-380VAC-U1

€1.096,00

Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Connection size

Pressure

Variantes del producto

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The Elephant wedge gate valve is designed for installation on pipelines as a shut-off device in water supply systems and chemical industry.
Electric multi-turn actuator Elephant is designed to automate the process of controlling industrial valves, as well as to determine the position of the valve shut-off body.

Technical parameters of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with multi-turn electric drive MT-N-Z-O1-380VAC-U1

Nominal diameter DN, mm	50–250
Operating pressure PN, bar	10, 16
Working medium temperature t, °C	From 0 to 80
Working medium	Water, lightly contaminated liquids with up to 5% suspended particles
Flow direction	Two-way
Type of control	For electric actuator
Connection to pipeline	Flanged
Body material	Cast iron GGG50
Closing element material (wedge)	Cast iron GGG50 (with EPDM rubber lining)
Areas of application	Heating and water supply systems; industrial pipelines
Service life, years	10

Dimensions of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with multi-turn electric drive MT-N-Z-O1-380VAC-U1

DN	L, mm	D, mm	D1, mm	O, mm	c, mm	E, mm	G, mm
50	150	165	125	40	114	151	117
65	170	185	145	40	114	151	117
80	180	200	160	40	114	151	117
100	190	220	180	40	114	151	117
125	200	250	210	40	114	151	117
150	210	285	240	40	114	151	117

Table of parts and materials of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with multi-turn electric drive MT-N-Z-O1-380VAC-U1

№	Part name	Material
1	Body	Cast iron GGG50
2	Wedge	Cast iron GGG50 + EPDM
3	Stem nut	Brass
4	Stem	Stainless steel SS420
5	Cover	Cast iron GGG50
6	Ring	Brass

Technical parameters of electric actuators MT-N-Z-O1-380VAC

Housing protection rating	IP67
Maximum number of actuator revolutions	50
Ambient temperature, °C	-28 … +60
Internal thermal protection activation temperature, °C	110
Availability of doubler	Hexagon
Mounting angle	Arbitrary (any angle)
Body material	Aluminum alloy
Type of ISO flange	F10/F12
Speed, rpm	5
Weight, kg	10

Especificaciones

País de origen

China
Temperatura máxima permitida

80 °C
Tipo de conexión

Flanged
Entorno operativo

Water, Industrial Water
Tipo de sello

EPDM
Material del disco

Cast iron + EPDM

Reseñas (0)

Documentation

Pago y seguridad

Métodos de pago

Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

Variantes disponibles

SKU	Connection size	Pressure	Price	Availability	Quantity
D040-09123	DN100	16 bar	€1.096,00	Out of stock	Qty
D040-09124	DN125	16 bar	€490,00	Out of stock	Qty
D040-09125	DN150	16 bar	€525,00	Out of stock	Qty
D040-09120	DN50	16 bar	€1.028,00	Out of stock	Qty
D040-09121	DN65	16 bar	€1.049,00	Out of stock	Qty
D040-09122	DN80	16 bar	€1.067,00	Out of stock	Qty
